Elektrostatische Entladung

Ionisationsnetzgeräte

Entladenetzgeräte erzeugen die Hochspannung, mit der die Ionisatoren (Entladeelektroden oder Ionisationsblasköpfe) versorgt werden. Durch mehrere Steckplätze kann ein Netzgerät verschiedene Ionisator versorgen. Das macht das System flexibel und effizient.

Die Netzgeräte bieten dabei über die Versorgung der Ionisatoren hinaus noch weitere, umfangreiche Funktion. Hier können, je nach Geräteserie, Betriebsparameter beeinflusst oder der aktuelle Status der Entladung abgefragt werden. Durch Schnittstellen und Bus-Anbindung ist somit das Monitoring der Ionisation möglich.

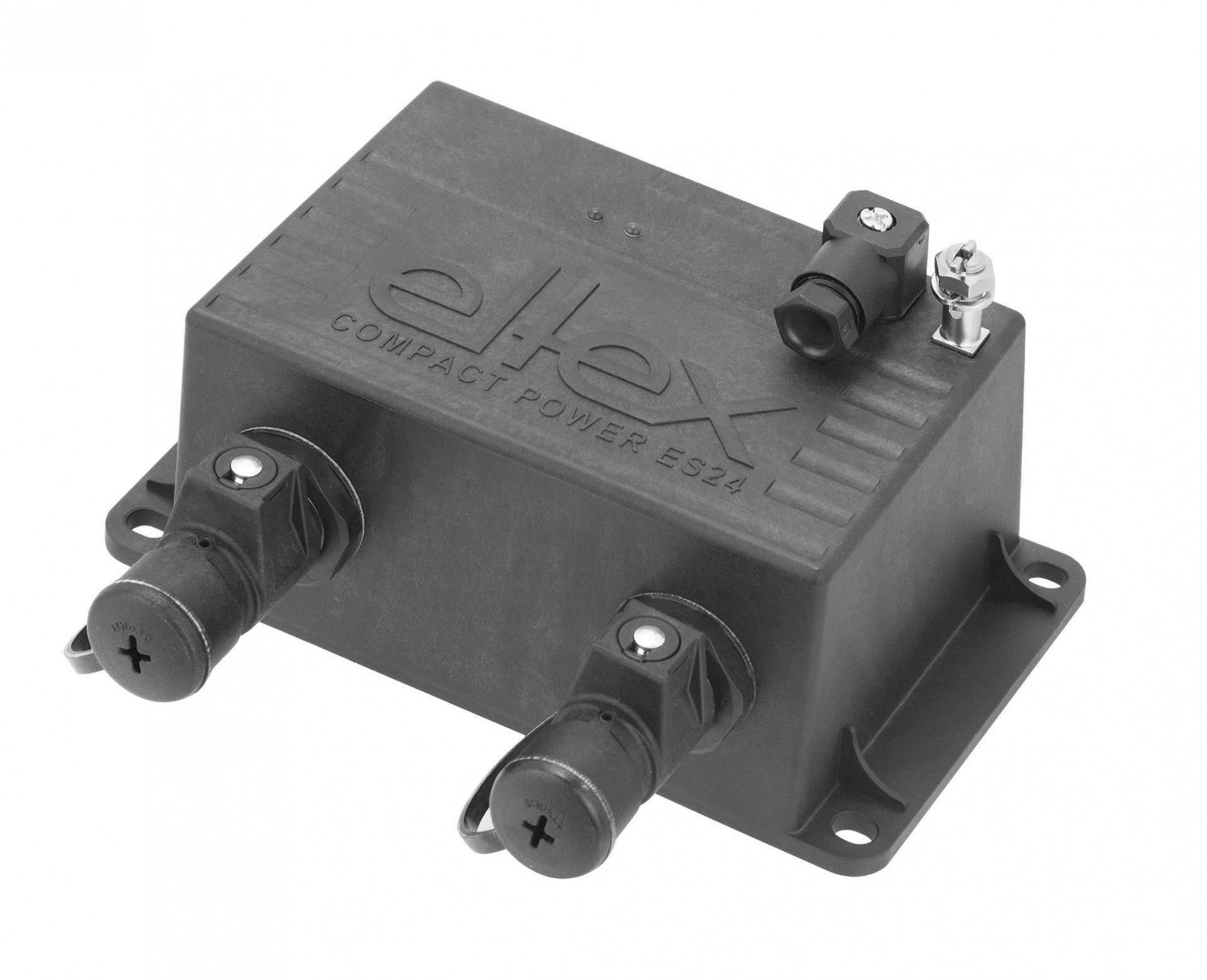

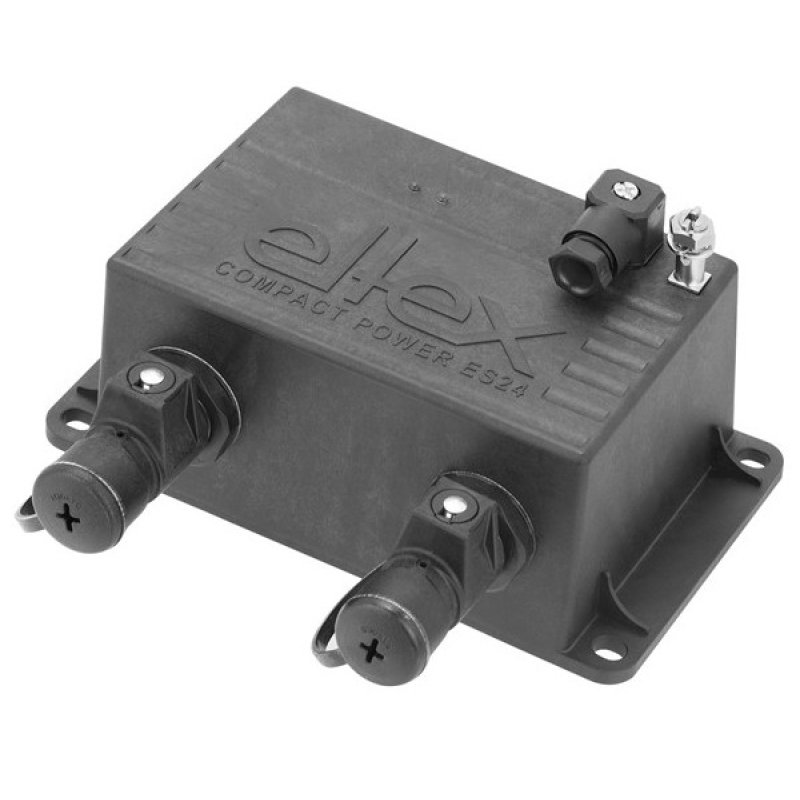

Compact Power ES24

Das kompakte Ionisationsnetzgerät mit 24VDC-Versorgung

• Beschreibung

  So klein wie kompakt, zeichnet sich das Gerät gegenüber herkömmlichen Trafolösungen auch durch sein geringes Gewicht aus. Unabhängig von den international variierenden Netzspannungen bietet Compact Power ES24 größtmögliche Flexibilität im Einsatz. Das Netzgerät kann als Spannungsversorgung für alle Eltex Entladeelektroden und Blasdüsen im Nicht-Ex-Bereich eingesetzt werden.

• Weitere Informationen

  Versorgungsspannung: 24 V DC

  Hochspannungserzeugung: separates Netzteil

  Umgebungsatmosphäre: Nicht-EX

  Überwachung: Überwachung möglich

  Produktmerkmale: 2 Hochspannungsausgänge, Funktionserkennung mit Störmeldeausgang, HSP-Anschluss steckbar

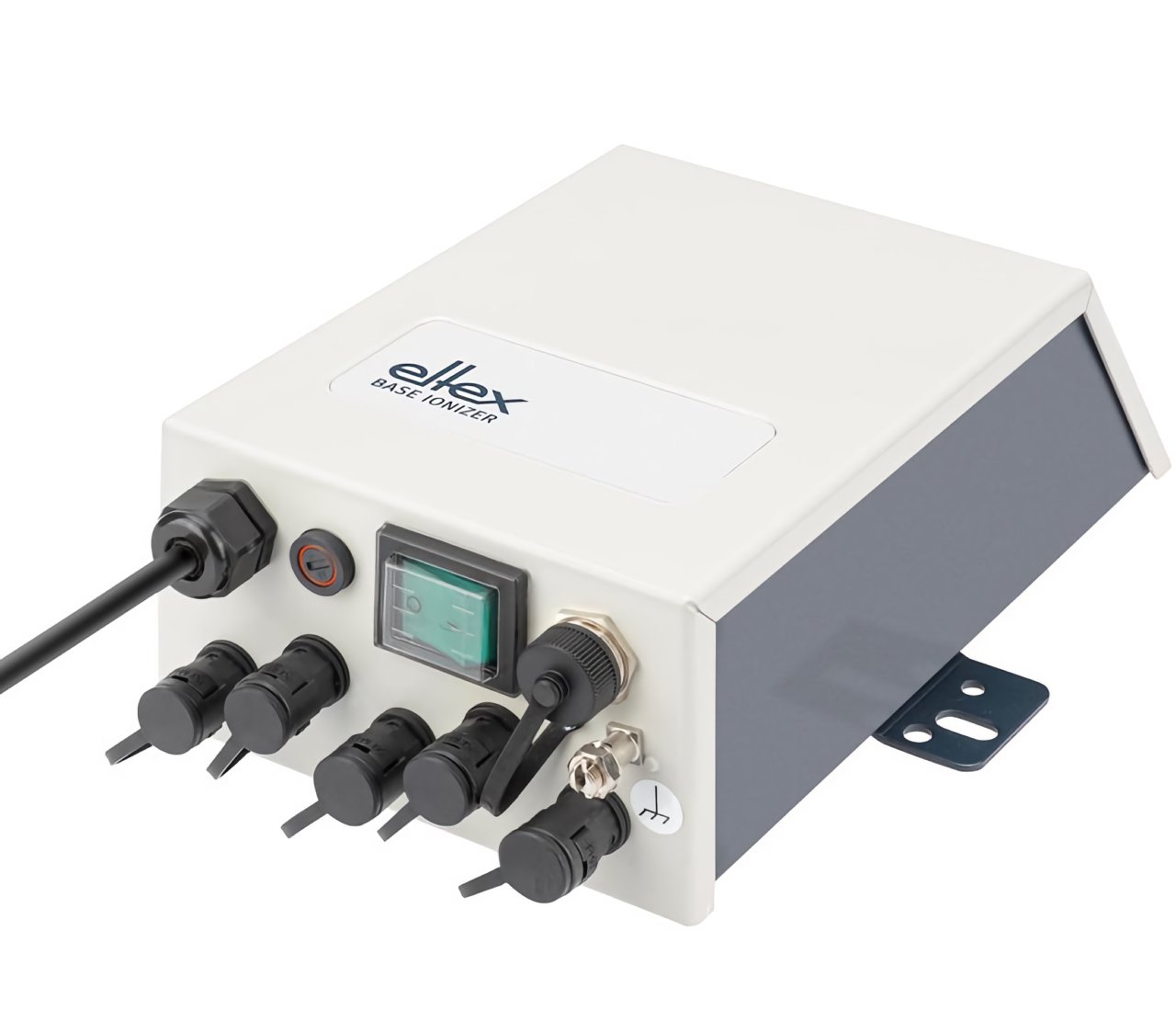

Netzgerät BASEIONIZER ES60

Das einfach gute 5kV Ionisationsnetzgerät

• Beschreibung

  Weniger ist mehr – einfache Technik im günstigsten Modell.

  Das VARIO Netzgerät BASE IONIZER ES60 bietet eine starke Leistung zum kleinen Preis. Der einfache und bewährte Trafo ermöglicht eine große Anschlussleistung.

• Weitere Informationen

  Versorgungsspannung: 115 V, 230 V

  Hochspannungserzeugung: separates Netzteil

  Umgebungsatmosphäre: Nicht-EX

  Funktionsüberwachung: Überwachung möglich

  Produktmerkmale: 5 Hochspannungsausgänge, HSP-Anschluss steckbar, Optionale Funktionserkennung mit Störmeldeausgang

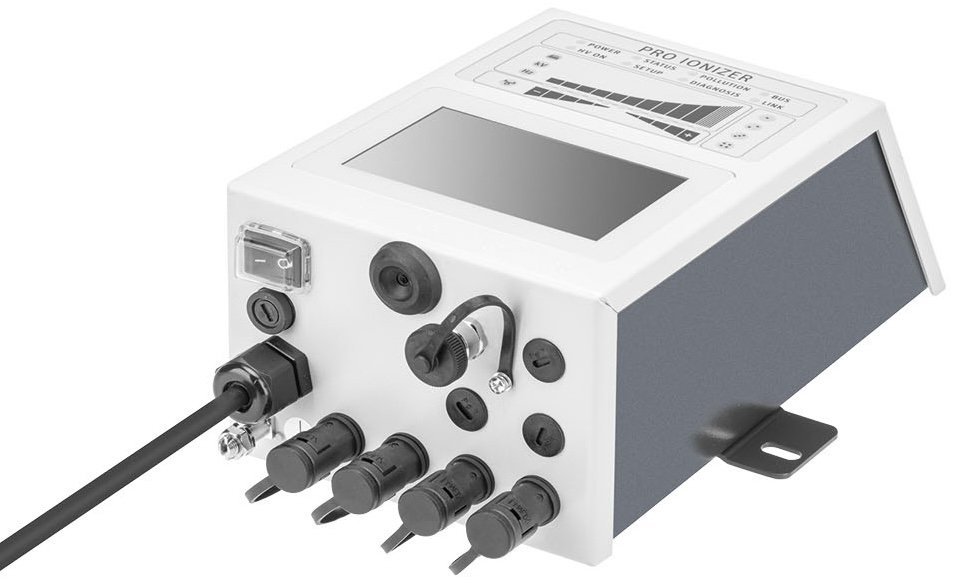

Netzgerät PRO IONIZER ES61

Der PRO IONIZER ist ein äußerst flexibles und leistungsstarkes Entladungsgerät, das dank seiner innovativen Performance Control jede angeschlossene Entladekomponente einzeln überwachen und einstellen kann. Mit einstellbaren Spannungs-, Frequenz- und Balanceparametern, einer Bedienung über Folientastatur oder Display und optionalen I/O- und Feldbusschnittstellen, bietet dieses High-End-Gerät eine patentierte Performance Control, die es für eine Vielzahl von Anwendungen mit verschiedenen Eltex-Entladekomponenten ideal macht.

Eltex Ionisationselektroden

Entladenetzgeräte von Eltex erzeugen die Hochspannung, mit der die Ionisatoren (Entladeelektroden oder Ionisationsblasköpfe) versorgt werden. Durch mehrere Steckplätze kann ein Netzgerät verschiedene Ionisator versorgen. Das macht das System flexibel und effizient.

Die Netzgeräte bieten dabei über die Versorgung der Ionisatoren hinaus noch weitere, umfangreiche Funktion. Hier können, je nach Geräteserie, Betriebsparameter beeinflusst oder der aktuelle Status der Entladung abgefragt werden. Durch Schnittstellen und Bus-Anbindung ist somit das Monitoring der Ionisation möglich.

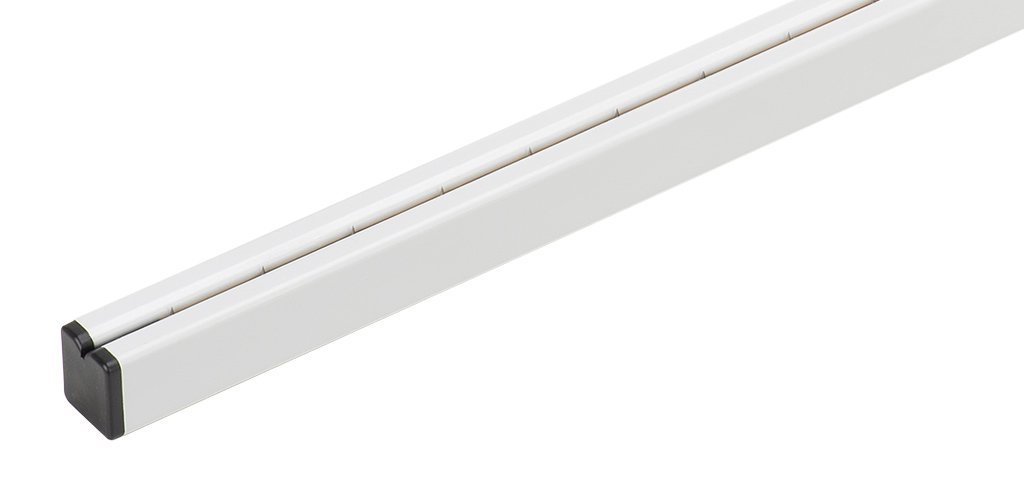

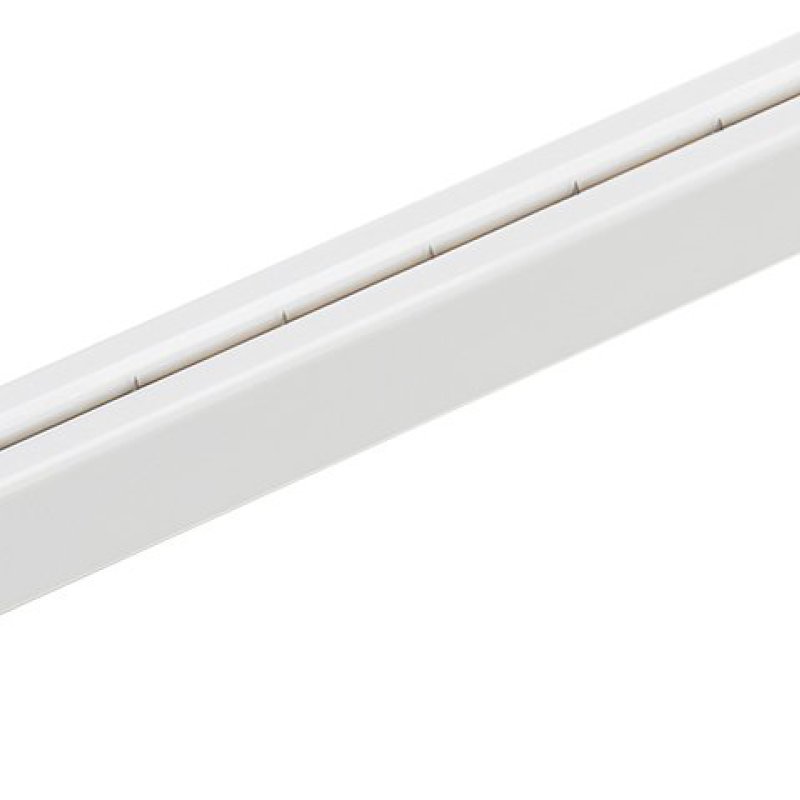

slimBAR R47

kompakte Entladeelektrode

• Beschreibung

  Die Entladeelektrode R47 steht zur aktiven Entladung elektrostatischer Störungen im Produktionsablauf zur Verfügung und eignet sich zur Entladung von bewegten Oberflächen. Wegen unterschiedlicher Oberflächenladungsprofile auf den Materialien werden von den Entladeelektroden Ladungen beider Polarität angeboten. Aufgrund kompakter Abmessungen passt BASIX für eine Vielzahl von Anwendungen in der Kunststoff-, Druck-, Verpackungs- und Textilindustrie sowie der optischen Industrie.

• Weitere Informationen

  Versorgungsspannung: 230 V

  Hochspannungserzeugung: Separates Netzteil

  Umgebungsatmosphäre: Nicht-EX

  Überwachung: Keine Überwachung

  Produktmerkmale: 20 mm Spitzenraster, Max. aktive Länge: 1.860 mm, Patentierter isolierter Erdleiter

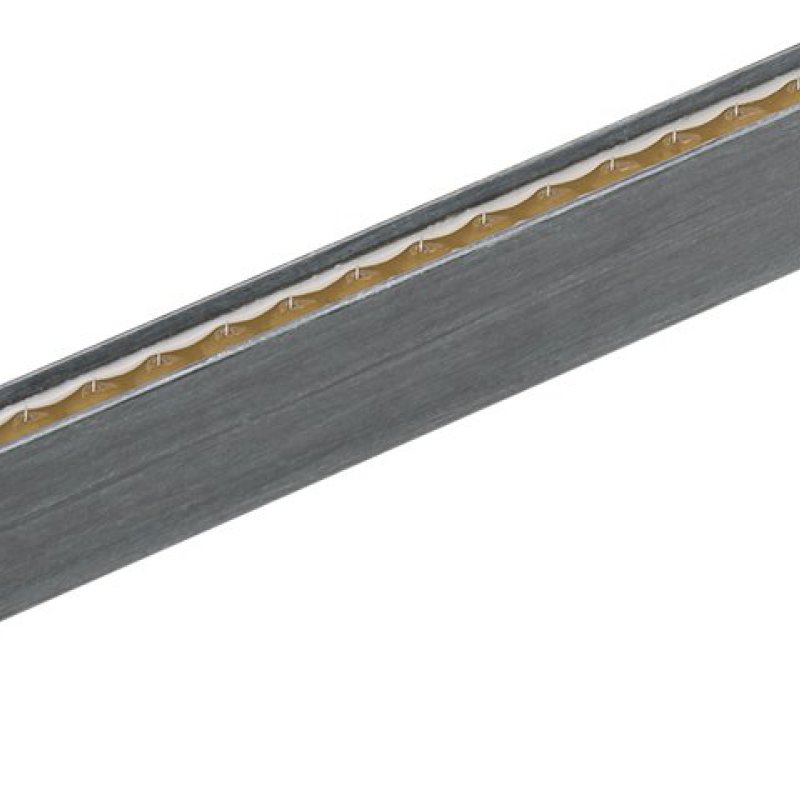

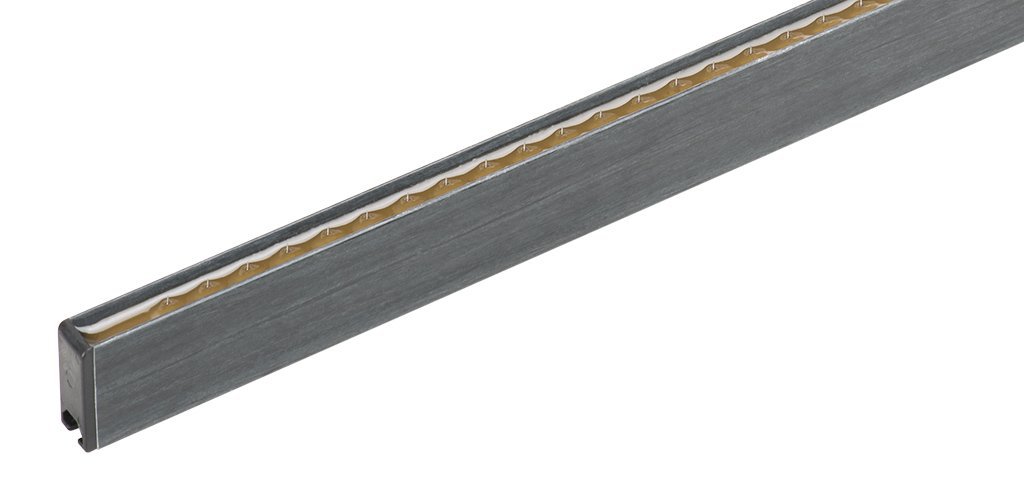

blueBAR R50

Bewährte Hochleistungs-Entladeelektrode

• Beschreibung

  Die Entladeelektrode R50/R51A schafft eine deutlich höhere aktive Entladeleistung als bisherige Entladetechniken: Isoliert angeordnete Erdleiter verstärken das E-Feld an den aktiven Spitzen und tragen so zur erhöhten Produktion und Geschwindigkeit von Ladungsträgern bei. So stehen wesentlich mehr positive Ionen und freie negative Elektronen zur Verfügung als bei konventionellen Elektroden. Gleichzeitig haben die Elektroden eine hohe passive Entladeleistung. Die widerstandsentkoppelten Spitzen gewährleisten eine gute Entladeleistung und machen die Elektrode absolut kurzschluss- und berührungssicher.

• Weitere Informationen

  Versorgungsspannung: 115 V, 230 V, 24 V DC

  Hochspannungserzeugung: Separates Netzteil

  Umgebungsatmosphäre: nicht-EX

  Überwachung: Überwachung möglich

  Produktmerkmale: 15 mm Spitzenraster, Max. aktive Länge: 5.910 mm, Patentierter isolierter Erdleiter

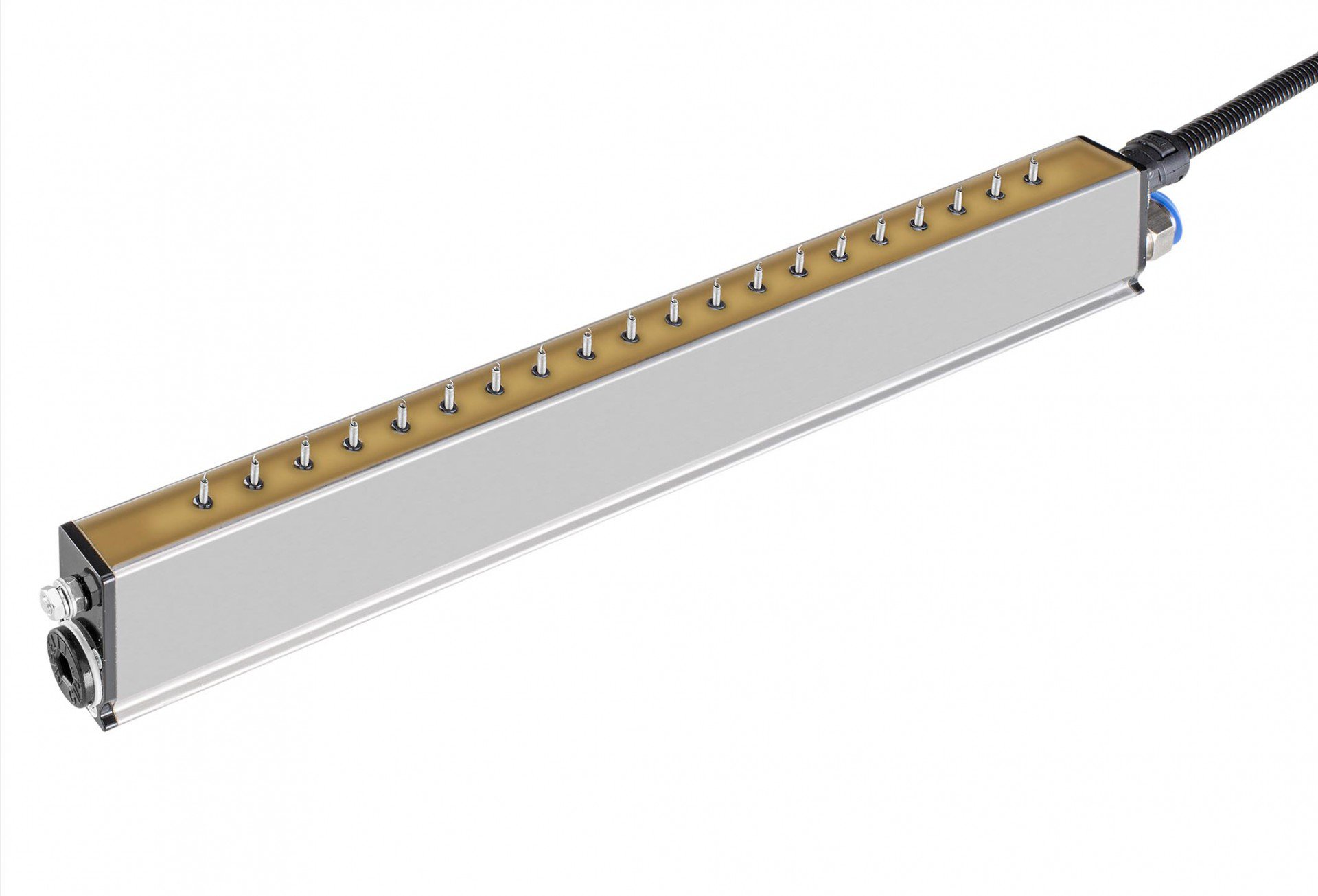

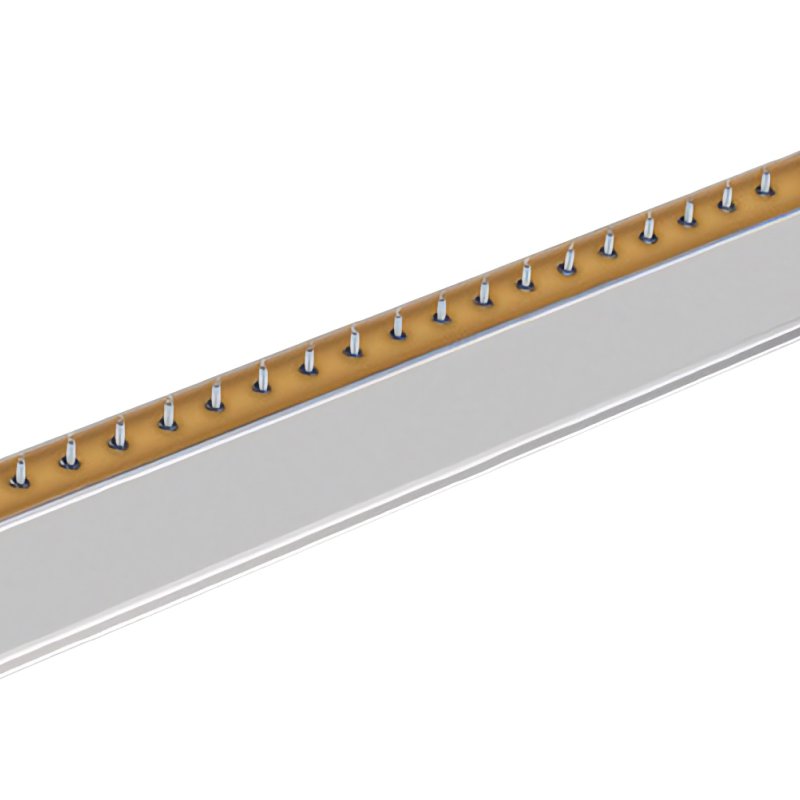

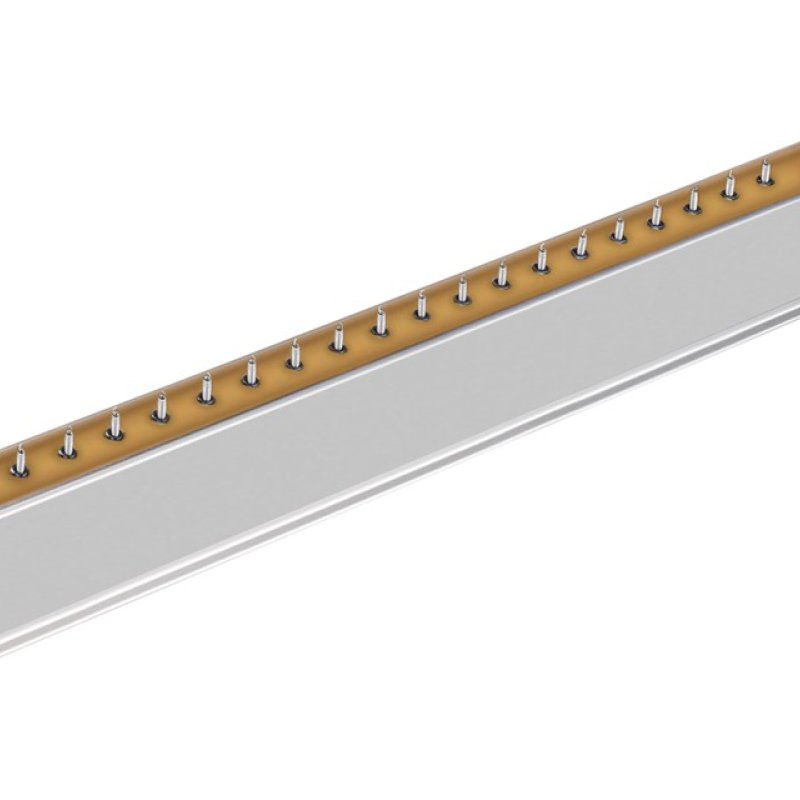

flexBAR R60L

Die neue höchstleistungs Entladeelektrode - mit frei stehender, ausweichender Federspitze

• Beschreibung

  Die Entladeelektrode mit frei stehender, luftunterstützter Federspitze erzielt auch bei niedriger AC-Hochspannung eine hervorragende passive Entladewirkung bei geringen wie höchsten Geschwindigkeiten. Die Besonderheit dabei: Die konstante Entladeleistung reicht von minimalen Abständen bis hin zu nie erreichten Reichweiten bei geringstem Luftverbrauch. Genau diese breit gefächerte Leistungsspanne zeichnet die flexION air als weltweit einzige Entladeelektrode aus, die in unterschiedlichen geometrischen Situationen – sogar in enger geerdeter Maschinenumgebung – eingesetzt werden kann.

  Die integrierte Luftführung bei flexION air R60L dient der Erhöhung der Reichweite und zusätzlich zur kontinuierlichen Reinigung der Emissionsspitze.

• Weitere Informationen

  Versorgungsspannung: 115 V, 230 V, 24 V DC

  Hochspannungserzeugung: Separates Netzteil

  Umgebungsatmosphäre: nicht-EX

  Überwachung: Überwachung möglich

  Produktmerkmale: 15 mm Spitzenraster, Max. aktive Länge: 2.715 mm, Patentierte Federspitze

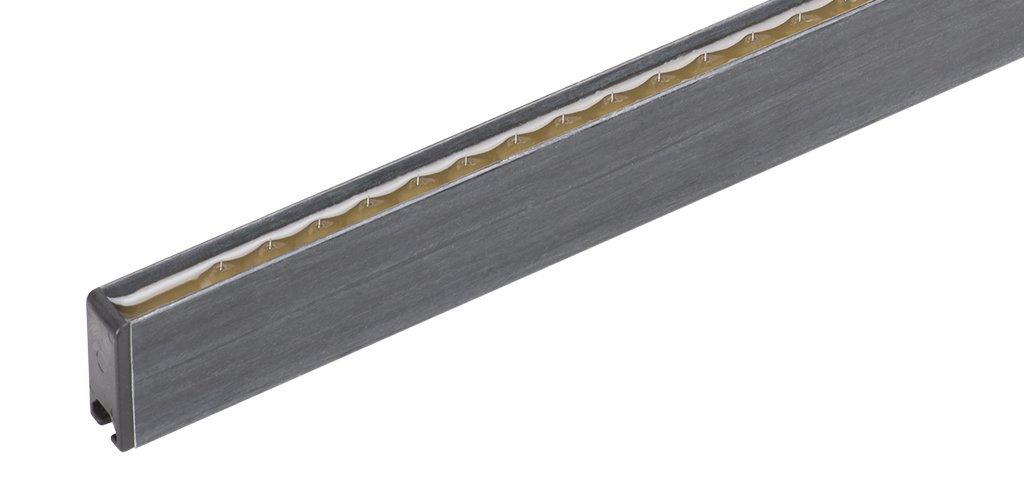

exBAR EXR5C

Entladeelektrode für den EX-Bereich

• Beschreibung

  Die Entladeelektrode EXR5C wird vor allem dort eingesetzt, wo störende elektrostatische Ladung auf schnell bewegten Materialien den Produktionsprozess beeinträchtigt und daher eliminiert werden muss. Die Elektrode ist zum Einsatz in explosionsgefährdeter Atmosphäre zugelassen. Die hohe Entladereichweite und große Tiefenwirkung, verbunden mit einer hohen aktiven Entladeleistung durch isolierte Erdleiter sowie die Sicherheit durch passive Entladeleistung bei abgeschalteten Netzgeräten, zeichnet diese Elektrode aus.

• Weitere Informationen

  Versorgungsspannung: 115 V, 230 V, 24 V DC

  Hochspannungserzeugung: Separates Netzteil

  Umgebungsatmosphäre: EX

  Überwachung: Überwachung möglich

  Produktmerkmale: 15 mm Spitzenraster, Max. aktive Länge: 5.910 mm, Patentierter isolierter Erdleiter

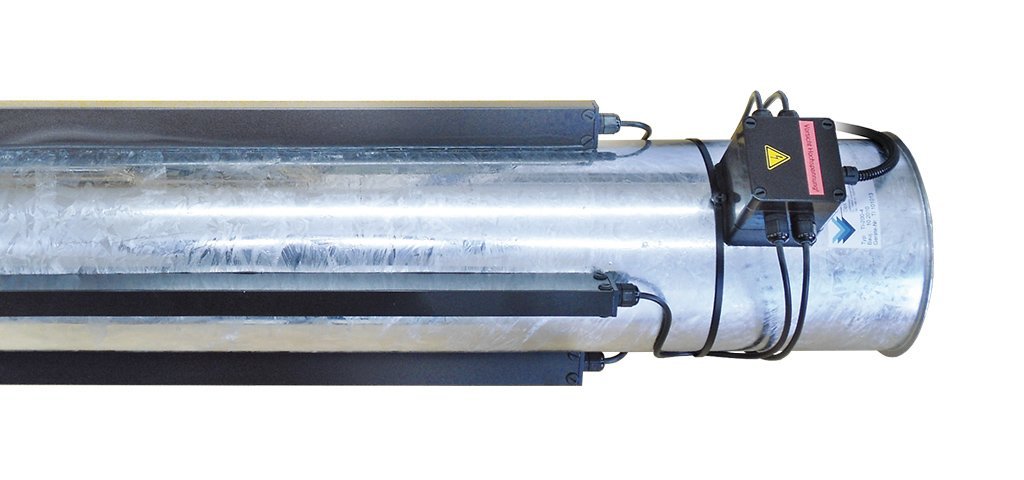

STATICTUBE RX11

Aktive Rohrionisation für Fördersysteme

• Beschreibung

  Die Eltex Rohrionisation STATICTUBE RX11 wurde für den Einsatz in pneumatischen Fördersystemen entwickelt. Sie beseitigt vollständig und effektiv statische Aufladungen, die während des Transports auf dem Fördergut entstehen. Eingesetzt wird das System insbesondere in Papier- und Kunststoffrandstreifen-Absaugungsanlagen.

• Weitere Informationen

  Versorgungsspannung: 115 V, 230 V, 24 V DC

  Hochspannungserzeugung: Separates Netzteil

  Umgebungsatmosphäre: Nicht-EX

  Überwachung: Überwachung möglich

  Produktmerkmale: Einfache Installation, Optimierte Elektrodenanzahl, Verzinktes Stahlrohr

Ionisationsblasköpfe

Blasköpfe und Blasdüsen werden eingesetzt um Flächen auch über größere Entfernungen gezielt zu entladen. Daneben kann die Druckluft auch zur elektrostatischen Reinigung von Oberflächen oder zur Auflockerung von Materialstapeln genutzt werden. Durch verschiedene Düsenformen können die Eltex Blasköpfen und Blasdüsen für die unterschiedlichsten Anwendungen genutzt werden.

Blaspistolen

Für manuelle Reinigungsaufgaben verbinden wir Vorteile der Eltex Düsentechnologie der Serien R55 und R36 mit der Variabilität einer handgeführten Luftpistole. Somit können unterschiedlichste Formen effizient gereinigt werden. Für den Einsatz im Ex-Bereich bieten wir eine besondere Ausführung der Blaspistolen

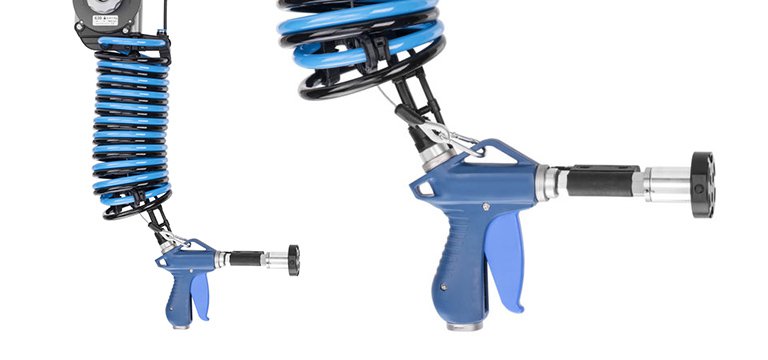

Blasdüsen/-pistolen R36, PR36

Ionenblasdüsen/-pistole

• Beschreibung

  Ionenblasgeräte für die Entladung und Entstaubung von hochempfindlichen Komponenten. Die von dem Luftstrom umhüllten Emissionsspitzen erzeugen eine ionenangereicherte Entladewolke. Lieferbar als Flachstrahl-/ Rundstrahl-/ Punktstrahl- oder Kompaktflachstrahldüse oder als Pistole.
  NEU: PR36 mit easyCLEAN Düse, Seilfederzug und Duo-Spiralschlauch für ergonomisches Handling.

• Weitere Informationen

  Versorgungsspannung: 115 V, 230 V, 24 V DC

  Hochspannungserzeugung: Separates Netzteil

  Umgebungsatmosphäre: EX

  Überwachung: Überwachung möglich

  Produktmerkmale: Auch als Blaspistole erhältlich, Unterschiedliche Düsengeometrien, Variable Anschlüsse

Eltex SINGLE - standalone Ionisations Systeme

Eltex SINGLE Systeme vereinen die Hochspannungserzeugung und Emissionsspitzen in einem Gehäuse. Diese Systeme benötigen nur eine 24VDC Versorgung, die gesamte Hochspannungserzeugung erfolgt im Gehäuse.

Das spart Arbeit bei der Installation und macht diese Systeme schnell einsatzbereit.

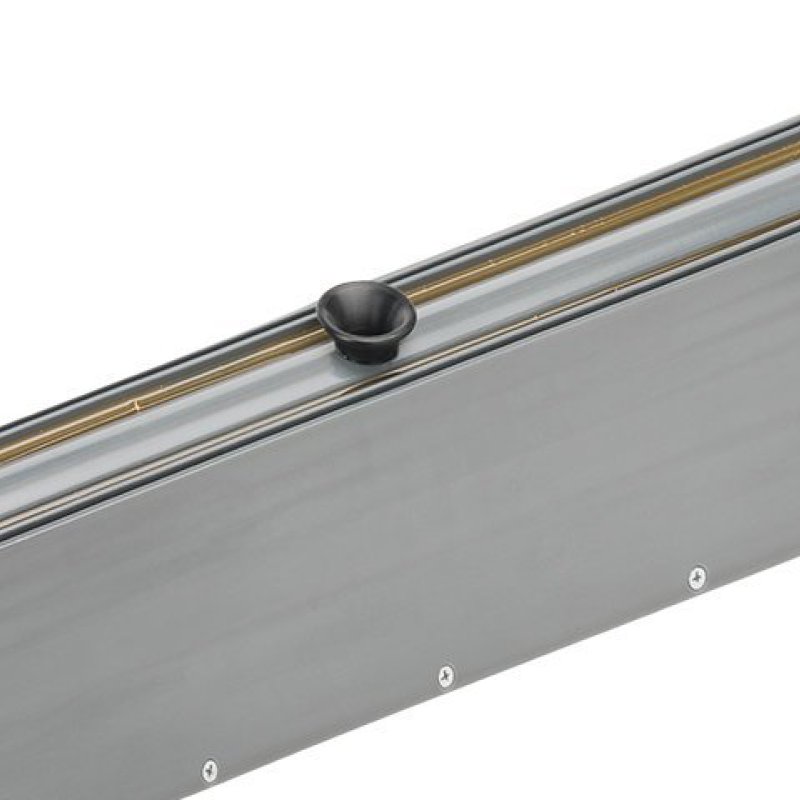

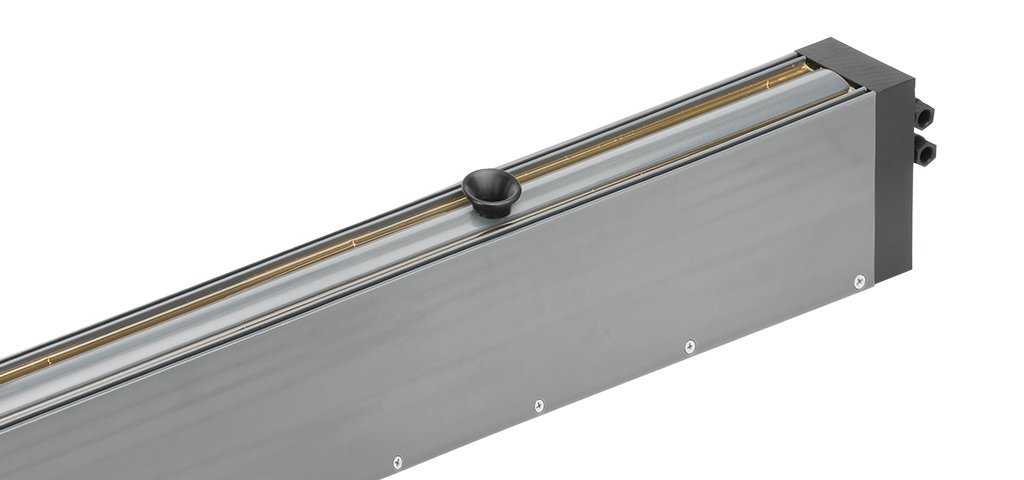

ionSTAR RX3

Entladeelektrode für große Abstände mit 24V-Technik

• Beschreibung

  Überall dort, wo große oder wechselnde Abstände überbrückt und sehr hohe Aufladungen beseitigt werden müssen, zeigt die Hochleistung-Entladeelektrode Ionstar RX3 ihre Stärken. Die intelligente Sensorik der Ionstar RX3 erfasst kontinuierlich den Abstand und die vorhandene Aufladung des zu entladenden Objekts und passt die Ausgangsleistung automatisch an die gerade vorliegenden Bedingungen an. Das System bringt hervorragende Entlademöglichkeiten, beispielsweise an Wickler-Systemen.

• Weitere Informationen

  Versorgungsspannung: 24 V DC

  Hochspannungserzeugung: Integriertes Netzteil

  Umgebungsatmosphäre: Nicht-EX

  Überwachung: Überwachung möglich

  Produktmerkmale: 40kV Ausgangsspannung, Automatische Abstandserkennung, Sehr hohe Reichweiten

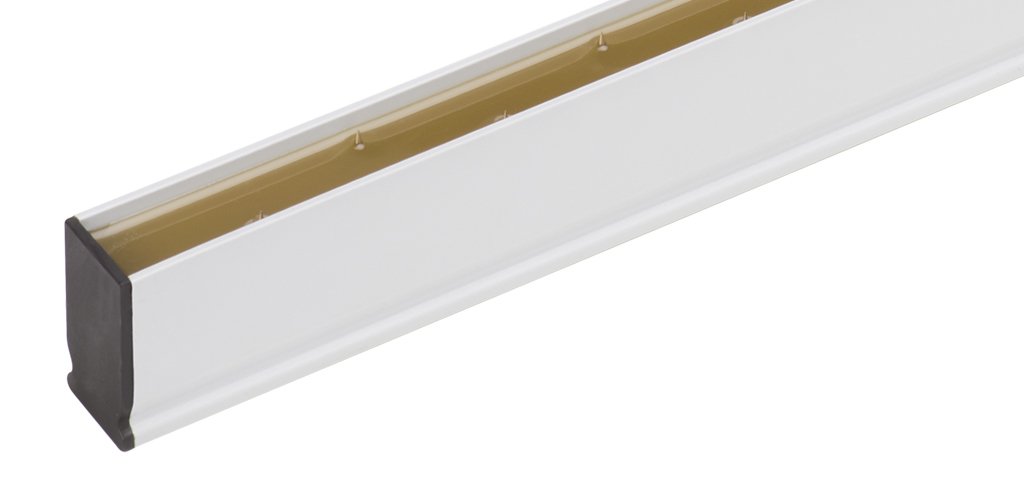

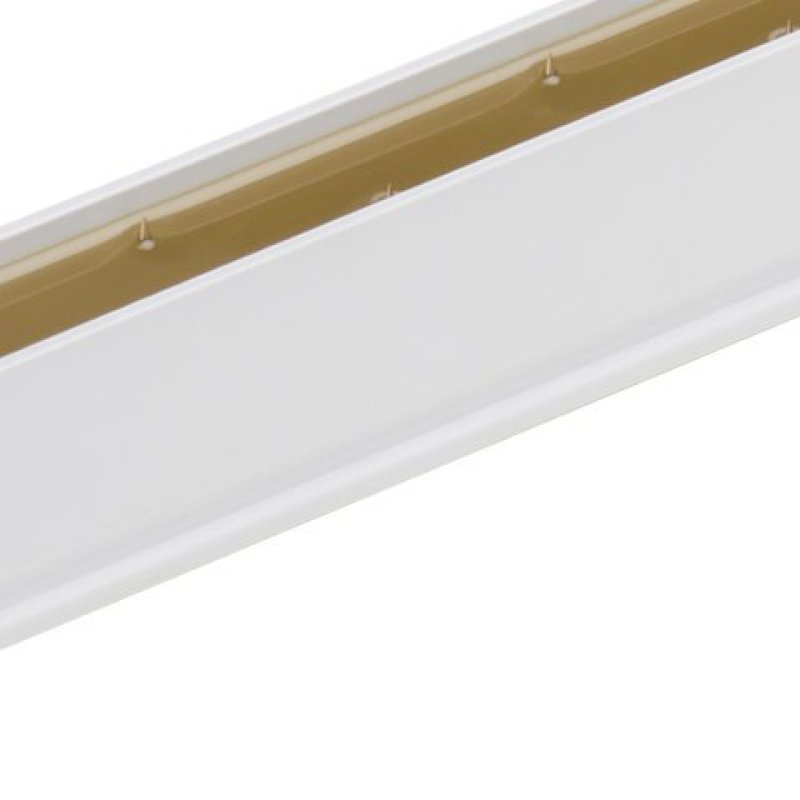

Smart Discharging System SDS

Neue Entladetechnik für mittlere Abstände mit 24V Technik.

• Beschreibung

  Beim neuen Smart Discharging System SDS werden alle Komponenten komplett in das schlanke Elektrodenprofil integriert. Besonders „smart“ ist dabei die Kommunikation mit Maschinen-/Betreibernetzen und die Bedienung über mobile Endgeräte. Bestens geeignet ist das Smart Discharging System SDS für die Entladung im mittleren Abstands- und Geschwindigkeitsbereich, bei Anwendungen in der Automatisierungstechnik und in der Kunststoff und Verpackungsindustrie.

• Weitere Informationen

  Versorgungsspannung: 24 V DC

  Hochspannungserzeugung: Integriertes Netzteil

  Umgebungsatmosphäre: Nicht-EX

  Überwachung: Überwachung möglich

  Produktmerkmale: 7 bzw. 11 kV Ausgangsspannung, Mittlere bis hohe Reichweiten, Optionaler CANopen-Anschluss

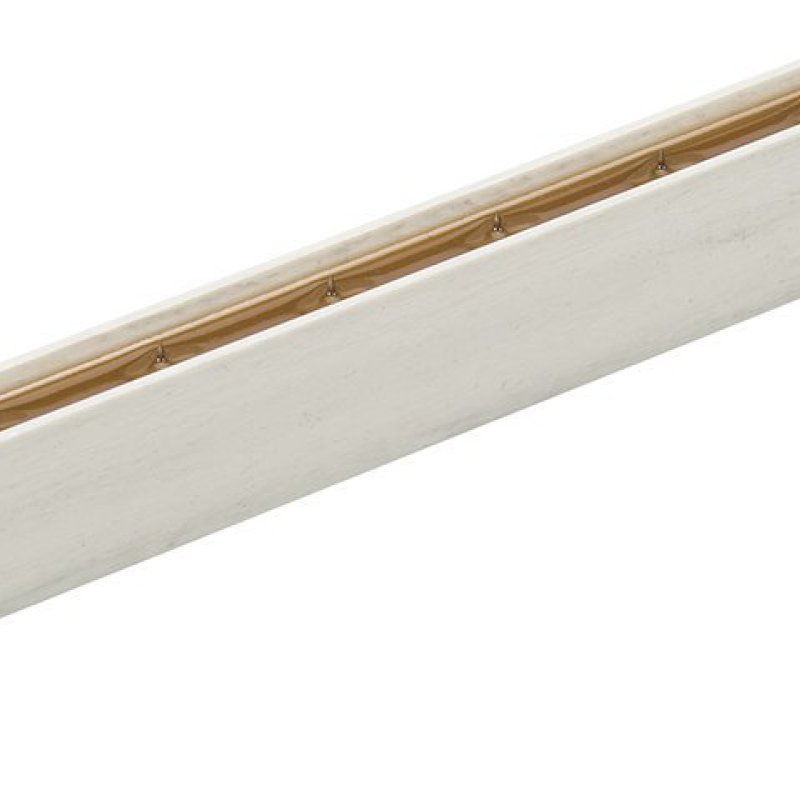

passivBAR RG52

Passive Entladeelektrode

• Weitere Informationen

  Versorgungsspannung: Passiv

  Hochspannungserzeugung: Passiv

  Umgebungsatmosphäre: EX

  Überwachung: Keine Überwachung

  Produktmerkmale: 30 mm Spitzenraster, Max. aktive Länge: 5.980 mm, Optimiertes Spitzenraster für passive Entladung

• Beschreibung

  Die Entladeelektroden der Serie RG52 stehen zur passiven Entladung von elektrostatischen Störungen im Produktionsablauf zur Verfügung. Sie eignen sich zur Entladung von bewegten Oberflächen, insbesondere bei Metallfolien oder Verbundstoffen mit metallisierten Schichten, bei denen der Einsatz aktiver Entladesysteme unzulässig ist.

Prozessüberwachung und Visualisierung

Moderne Ionisationssysteme von Eltex bieten die Möglichkeit zum Austausch von einer Vielzahl von Parametern und Betriebsdaten.

Diese können nun auch zentral verwaltet und Visualisiert werden.

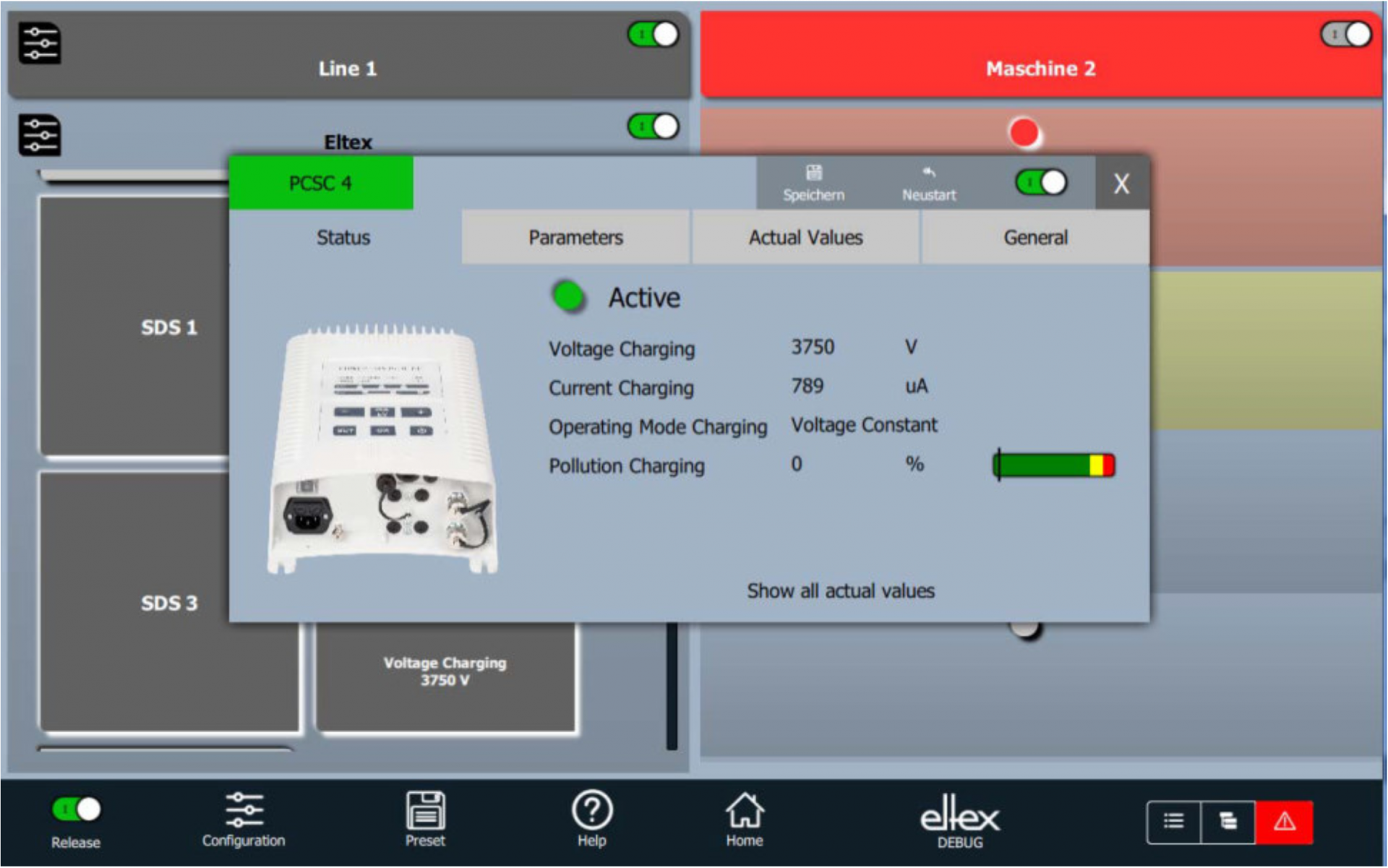

Zentrale Bedieneinheit ECC für Ionisationssysteme

Übersicht für Eltex-Systeme

• Beschreibung

  Das ECC (Eltex Connected Control) ist die zentrale Bedieneinheit für aktuelle und kommende Eltex Systeme.

  Am ECC sehen Sie die aktuellen Betriebsdaten der angeschlossenen Systeme, den Zustand und etwaigen Wartungsbedarf. Im Fehlerfall sind Abhilfemaßnahmen über den mehrsprachigen Hilfe-Screen direkt erreichbar. Über den Touchscreen sind Betriebsparameter ablesen- oder verändernbar. Sie können einzelne Geräte, oder ganze Systeme, ab- und zuschalten. Bei Nutzung des USB-Adapters kann das ECC auch in eine bestehende Visualisierung eingebunden werden.
  Die Visualisierung des Eltex Connected Control ist mit wenig Aufwand zu konfigurieren und bietet einen idealen Überblick über die angeschlossenen Systeme. Error-Log und Rezeptdatenbank erleichtern hierbei den Arbeitsalltag. Fehlerzustände und Wartungsbedarf werden direkt im Klartext angezeigt.

  Das Eltex ECC markiert damit den Sprung in die Digitalisierung der Ionisationssysteme und die Industrie4.0

• Auf einen Blick

  • Ergonomisch in der Handhabung

  • Einfache Konfiguration der Funktionen

  • Aktuelle Darstellung aller relevanten Systemzustände

  • Anzeige und Ausgabe der verfügbaren Prozessdaten

  • Individuelle Gruppierung der einzelnen Geräte

  • Farbliche Anzeige von Funktionen, Warnungen und Fehlern

  • Variable Freigabeoptionen auch innerhalb von Linen und Funktionsgruppen

  • Fehlerverwaltung und Lösungsvorschläge im Klartext

  • Sicherungen von einzelnen Konfigurationen

  • Verfügbar als Software, Einbau- oder Gehäuseversion

• Kompatibilität

  • Ionisationselektrode SDS

  • Netzgerät ES24 COMPACTPOWER

  • Aufladegenerator POWERCHARGER

  • Stranghaftung POWERTACK

  • Erdungssysteme TERRASMART

  • viele der in der Zukunft kommenden neuen Systeme
