TERRATESTER

Prüfgerät für Eltex Erdungsüberwachungssysteme

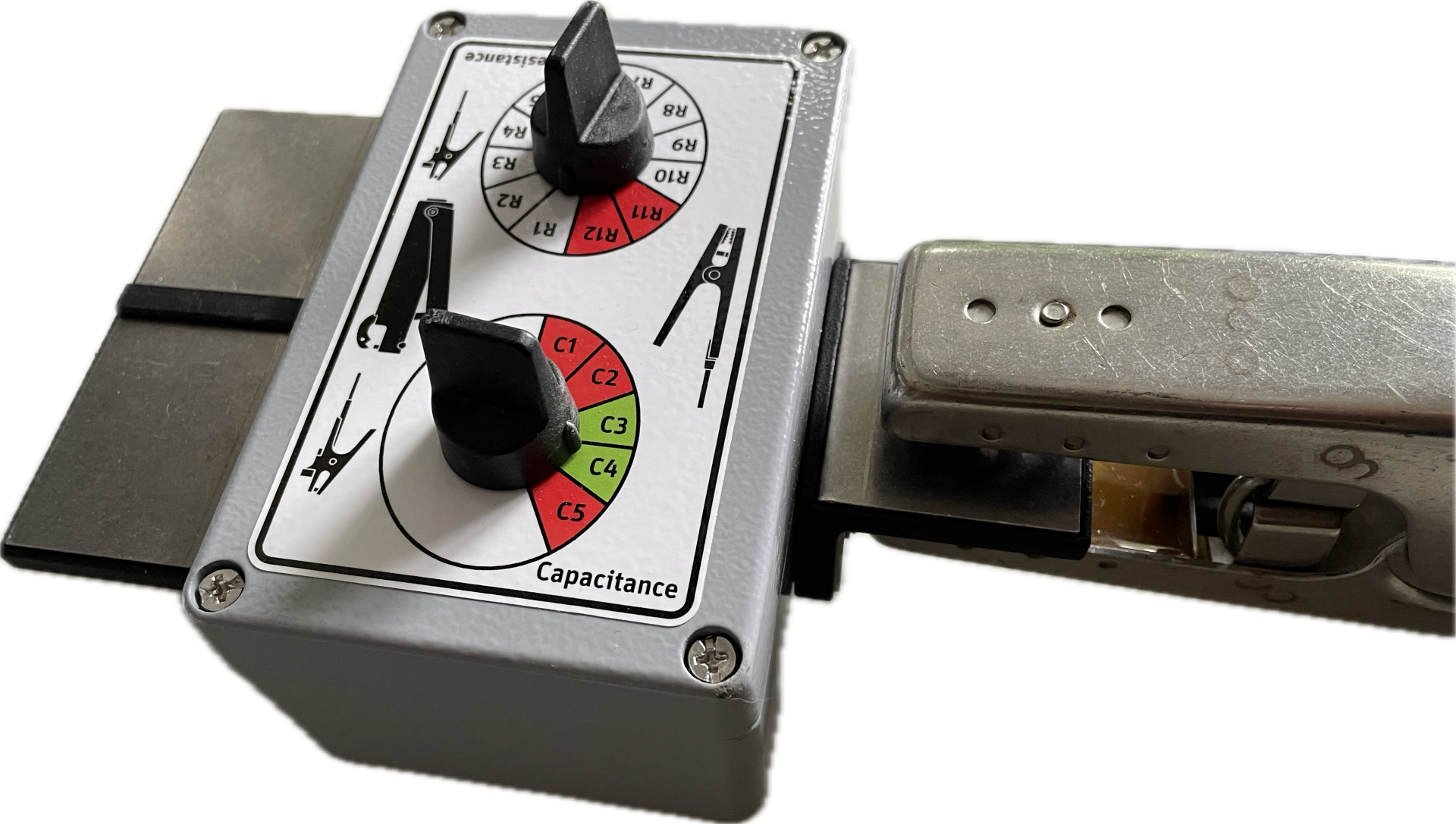

Der TERRATESTER TERRA-TU ist ein Funktionsprüfgerät, speziell entwickelt für die Prüfung der korrekten Funktion und Schaltschwelle von Eltex Erdüberwachungssystemen. Es gewährleistet, dass die Erdüberwachungssysteme wie Terra-Control TUE30, TERRALIGHT und TERRACAP zuverlässig arbeiten und elektrostatische Aufladungen im Ex-Bereich kontrolliert ableiten


  • Einsatzbereiche:

    • Standardanwendungen: Überprüfung von Erdüberwachungssystemen wie Terra-Control TUE30 und TERRALIGHT mit spezifischen Erdungszangen.

    • BIG-BAG Anwendungen: Geeignet für die Prüfung von Systemen mit besonderen Anforderungen wie Terra-Control TUE30 in Kombination mit Terrabox TCB030/B.

    Funktionalität: Der TERRA-TU ermöglicht eine schnelle und sichere Überprüfung der Schaltschwellen. Durch die Einstellung des Drehschalters am Gerät und den Anschluss der Erdungszangen kann die korrekte Schaltschwelle präzise festgestellt werden. Die visuelle Anzeige wechselt dabei von ROT auf GRÜN, sobald die richtige Schwelle erreicht ist.

    Technische Daten:

    • Betriebsumgebungstemperatur: -15 bis +70 °C

    • Schutzart: IP67 gemäß EN 60529

    • Gewicht: ca. 0,95 kg

    • Resistive Schaltschwellen: 0 Ω, 4,7 Ω, 10 Ω, 6,8 kΩ, 10 kΩ, 22 kΩ, 68 kΩ, 2,2 MΩ, 12 MΩ, 22 MΩ, 82 MΩ, ∞

    • Kapazitive Werte: 47 pF, 330 pF, 6,8 nF, 680 nF

    Anschlussmöglichkeiten: Der TERRA-TU bietet spezifische Anklemmstellen für verschiedene Erdungszangen-Typen:

    • Serie 70: 70AG, 70AK, 70CG, 70CK

    • TERRACLAMP: TERRA-C/S, TERRA-C/B

    • BIG-BAG Anwendungen: 70BG, 70HK (zwei Zangen)
