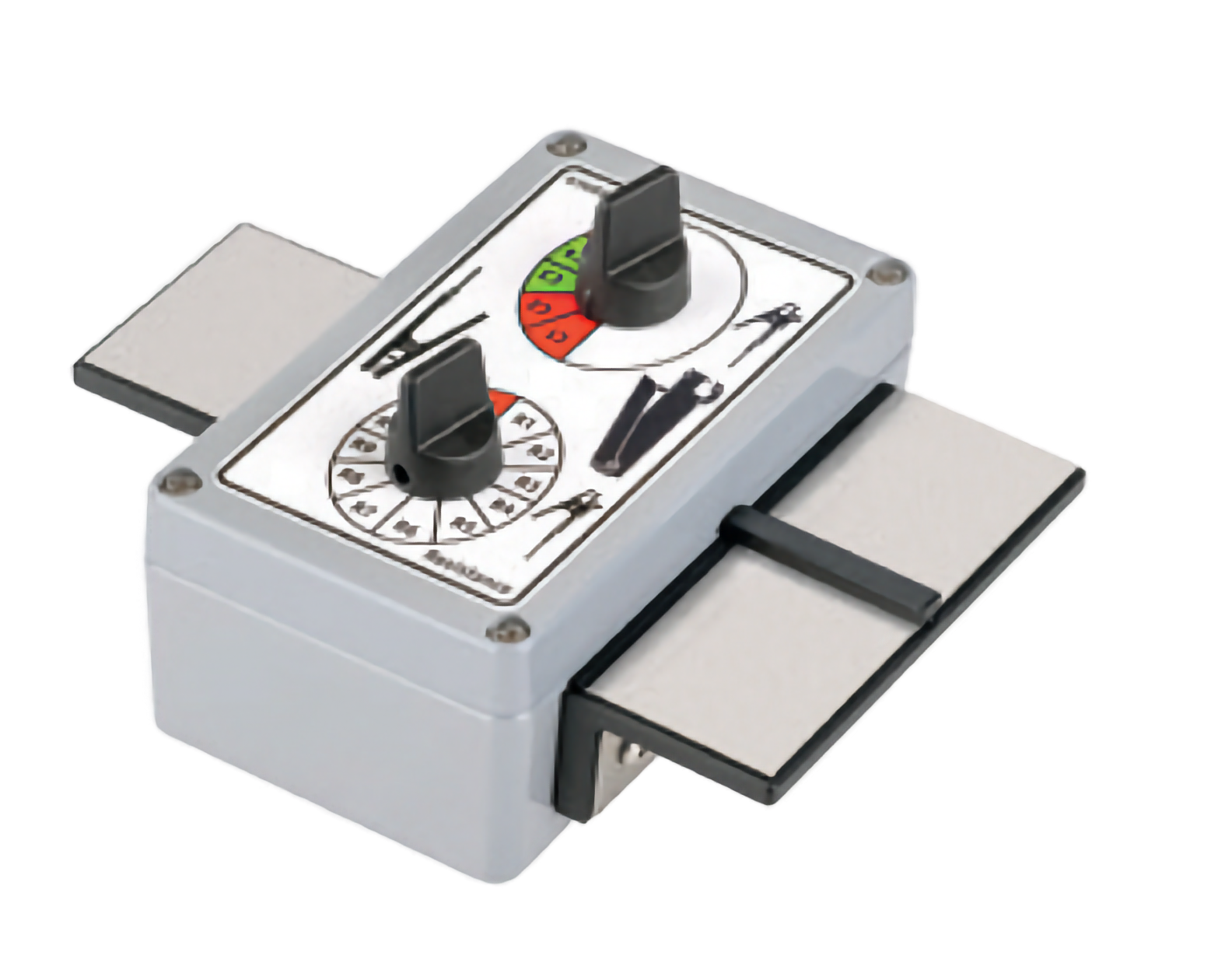

Erdungsüberwachungen - Überwachung der Erdverbindung für mehr Sicherheit

Wussten Sie, dass unkontrollierte elektrostatische Entladungen einer der häufigsten Auslöser für Explosionen und Brände sind – und damit die drittgrößte Gefahrenquelle für Ihre Mitarbeiter?

Schützen Sie Menschen und Produktionsanlagen mit den elektrostatischen Erdungssystemen von Eltex. Die Eltex Erdungssysteme sorgen für mehr Sicherheit beim Umgang mit leicht entzündlichen und explosionsgefährdeten Stoffen.

Erfahren Sie mehr über elektrostatische Erdüberwachungssysteme, Erdungszangen und Explosionsschutz – in unserem Produktbereich zur elektrostatischen Erdung.

Übersichtsbroschüre

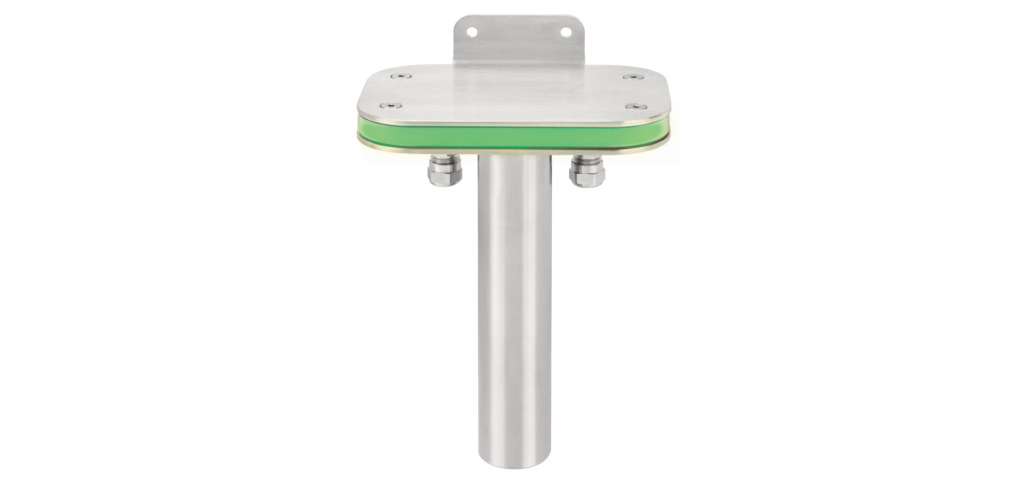

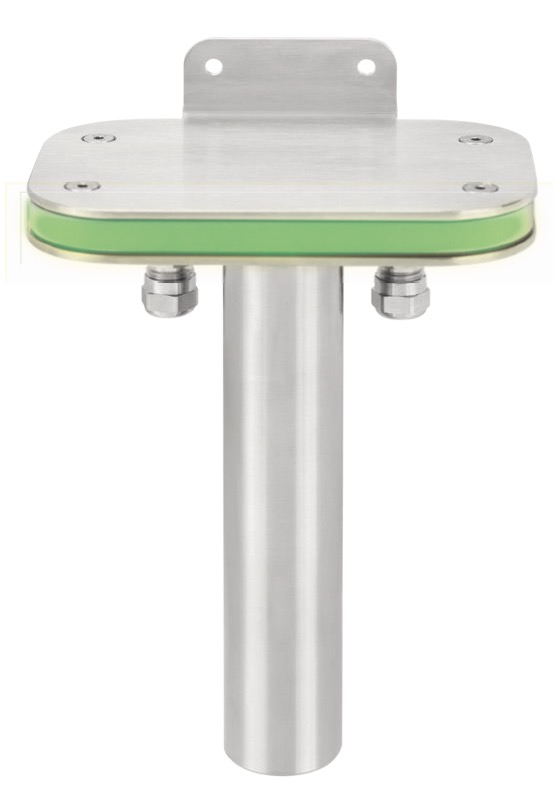

ELTEX TERRALIGHT

Sichere, autarke Überwachung von Behältern

  • Beschreibung

    In kleineren Mengen werden leicht entzündliche oder entflammbare Stoffe oft von Hand abgefüllt. Da es in diesen Fällen keine zuverlässige Erdüberwachung gibt, besteht für Behälter, Fässer, Schaufeln oder Trichter eine hohe Explosionsgefahr durch unkontrollierte elektrostatische Funken.

    Das TERRALIGHT sorgt jetzt auch bei manuellen Vorgängen für Sicherheit: Es prüft, ob der Erdungskontaktgeber leitfähig mit dem zu erdenden Objekt verbunden ist – und ob es selbst am Potentialausgleich angeschlossen ist. So werden statische Ladungen sicher abgeleitet.

    TERRALIGHT ist batteriebetrieben und erleichtert dadurch die Installation und den Betrieb. An der Erdungsstelle wird so keine separate Stromversorgung benötigt und die Installation wird erleichter.

  • Weitere Informationen

    Versorgung: industriegängige Batterien

    Umgebungsatmosphäre: EX

    Produktmerkmale: Montage im Ex-Bereich, Zone 0-2 oder 20-22, netzunabhängig da batteriebetrieben, Sicherheit bei manuellem Handling leichtentzündlicher Materialien

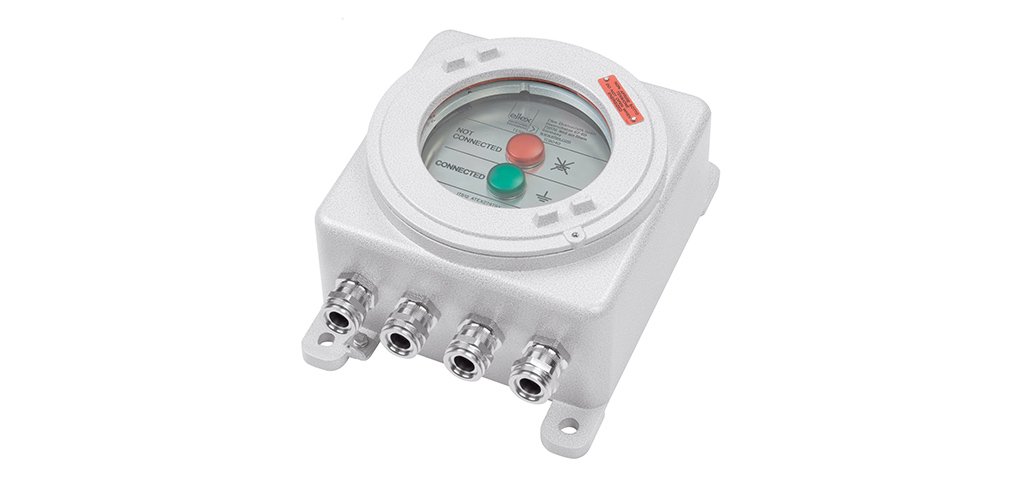

ELTEX TERRACAP

Kapazitive Erdungsüberwachung für die TKW-Erdung

  • Beschreibung

    Das kapazitive Erdüberwachungssystem TERRACAP TCB040-V2 erkennt eine niederohmige Verbindung über die angeschlossene Erdungszange. Wird eine Verbindung erkannt, entlädt das Gerät elektrostatische Ladungen sicher über einen Widerstand und verhindert so die die Bildung eines Entladefunkens. Das Steuerteil prüft danach die an der Zange anliegende Kapazität. Ist die Kapazität für ein Straßentankfahrzeugen korrekt, leuchtet eine grüne Anzeige auf und das Verriegelungsrelais gibt den Fördervorgang frei. Das Gerät bildet danach eine niederohmige Verbindung zur Erde und verhindert so den Aufbau von elektrostatischen Ladungen.

    Die Verbindung während des Fördervorgangs wird über die angeschlossene Erdungszange ständig überwacht. Wird die Verbindung unterbrochen, schaltet das Gerät in den Zustand ROT „kein Anschluss“ und der Fördervorgang wird über das Verriegelungsrelais sofort gestoppt.

  • Weitere Informationen

    Versorgung: 24V DC, 100 - 240 V AC

    Umgebungsatmosphäre: EX

    Produktmerkmale: Erfüllt Anforderungen gem. SIL2, Kapazitives Erdüberwachungsgerät, Montage in Ex-Bereich Zone 1 + 2 (21 + 22)

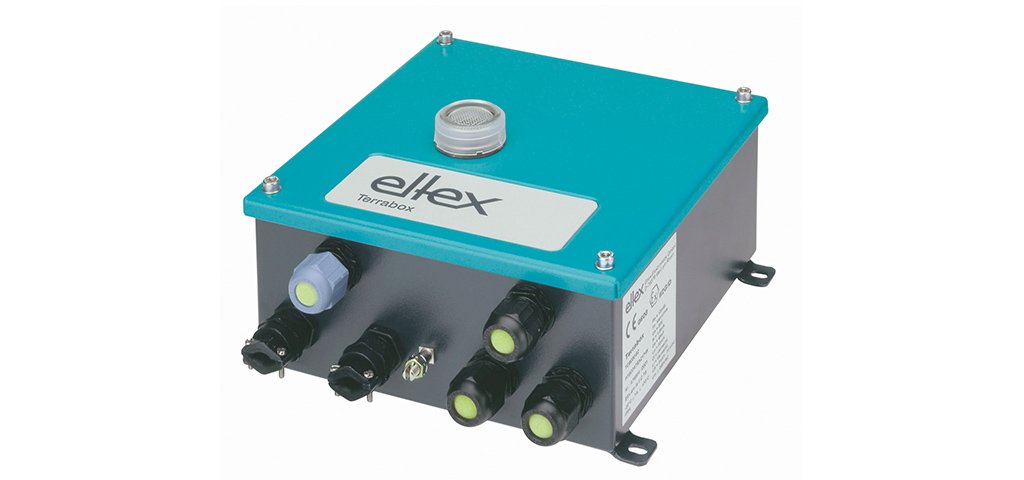

ELTEX TERRABOX

Universelle Erdungsüberwachung

  • Beschreibung

    Die Terrabox TCB030 ist für die direkte Montage im explosionsgefährdeten Bereich und zum Anschluss eines Erdungskontaktgebers vorgesehen. (Bei BIG-BAG-Erdung können 2 Erdungskontaktgeber angeschlossen werden). Die korrekte Erdung wird über eine zweifarbige Anzeigelampe signalisiert. Über die integrierten Kontakte kann eine Freischaltung des Prozesses realisiert werden.

  • Weitere Informationen

    Versorgung: 24 V DC, 115 V AC 50/60 Hz, 230 V AC 50/60 Hz

    Umgebungsatmosphäre: EX

    Produktmerkmale: Montage in Ex-Bereich Zone 1 + 2 (21 + 22), Resitives Erdüberwachungsgerät

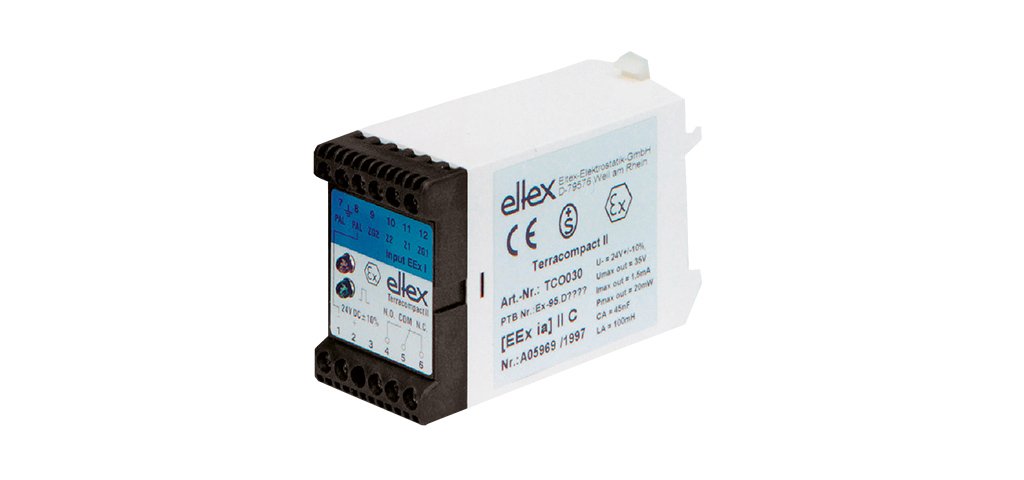

ELTEX TERRACOMPACT

Erdungsüberwachung für den Schaltschrankeinbau

  • Beschreibung

    Bei Füll- oder Umfüllvorgängen von Flüssigkeiten oder Feststoffen im Ex-Bereich erkennt das Terracompact II automatisch fehlerhafte oder unterbrochene Erdschlüsse in der Anlage und führt bei entsprechende Beschaltung des potentialfreien Wechselkontaktes zur Abschaltung des Prozesses.

    Das Terracompact II ist ein Normgehäuse zur Montage auf einer Hutschiene DIN 46277 zum Einbau in einen Schaltschrank oder vorhandenes Gehäuse.

  • Weitere Informationen

    Versorgung: 24V DC

    Umgebungsatmosphäre: EX

    Produktmerkmale: Eigensicherer Stromkreis, zugelassen für die Zonen 1 + 2 (21 + 22), Montage in Schaltschrank, Resitives Erdüberwachungsgerät

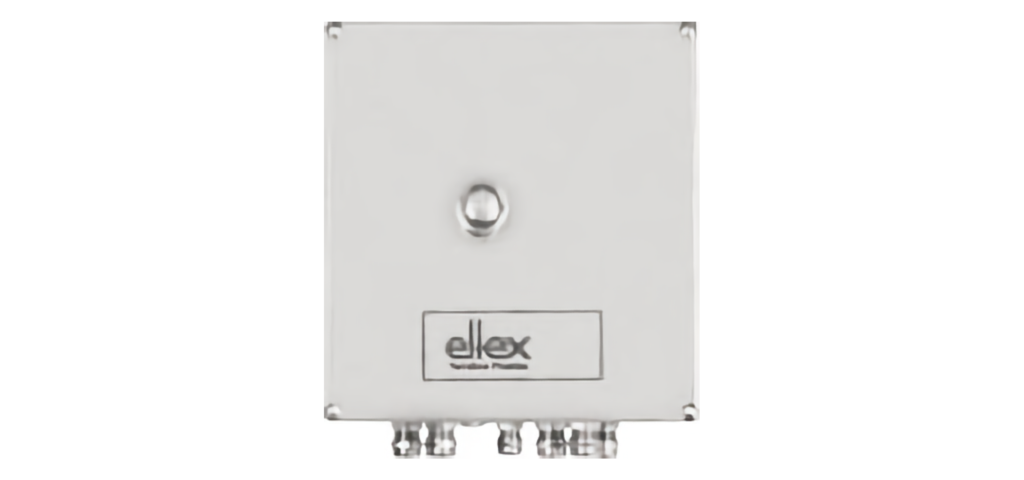

ELTEX TERRAPHARM

Erdungsüberwachung für den Pharmabereich

  • Beschreibung

    Das TERRAPHARM Erdungsgerät vereinigt die bewährte TERRABOX-Technologie mit den speziellen Materialvorgaben der pharmazeutischen Industrie.

  • Weitere Informationen

    Versorgung: 24V DC, 230V AC

    Umgebungsatmosphäre: EX

    Produktmerkmale: Montage in Ex-Bereich Zone 1 + 2 (21 + 22), Resistives Erdüberwachungsgerät in Edelstahlgehäuse


Aktive Erdungszangen - für eine sichere Verbindung

Ohne den richtigen Kontakt ist alles nichts. Daher ist bei der elektrostatischen Erdung auch ein besonderes Augenmerk auf den Erdungskontakter oder die Erdungszange zu legen.

Eine gute Erdungszange für die elektrostatische Erdung muss vielen Ansprüchen genügen. Sie muss langlebig und stabil sein. Die Zange sollte eine hohe Spannkraft für einen sicheren Halt aufweisen, dabei aber gute Bedienbarkeit gewährleisten. Und natürlich sollten die Zähne der Erdungszange scharf und haltbar sein, um auch nach langem Gebrauch sicher durch Inkrustierungen oder Lackierungen zu schlagen und die Erdung zu gewährleisten.

Übersichtsbroschüre

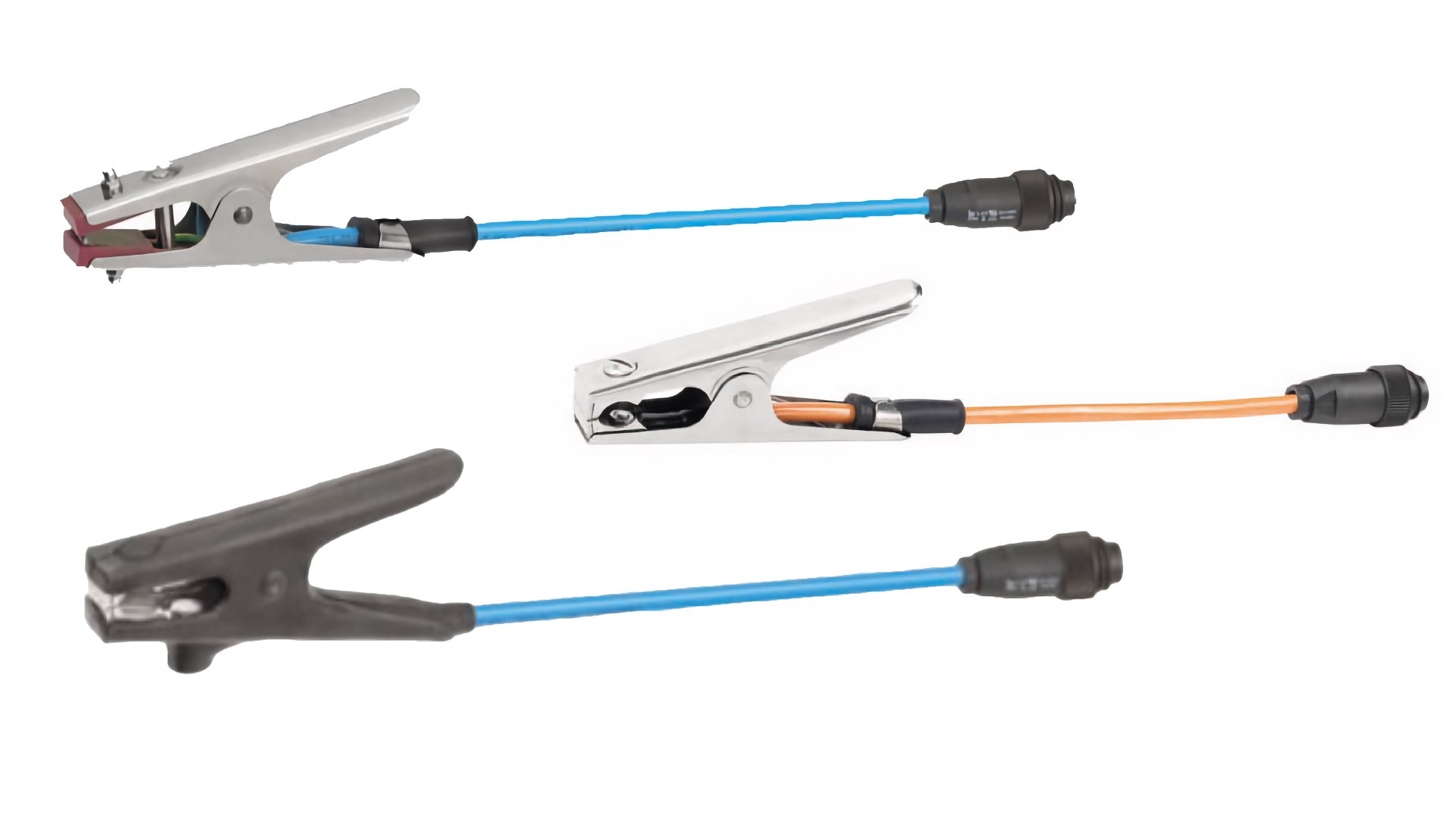

Erdungszange der Serie 70

Langlebig und zupackend

  • Beschreibung

    Die aktiven Eltex Erdungszangen der Serie 70 dienen zusammen mit dem Eltex Erdüberwachungssystemen TERRALIGHT und TERRABOX oder TERRACAP der Herstellung und Überwachung von Erdverbindungen. Die Geräte werden beim Um- oder Abfüllen explosionsgefährdeter Stoffe eingesetzt. Entstehende elektrostatische Ladungen werden effektiv und kontrolliert abgeleitet.

    Bei den aktiven Erdungszangen der Serie 70 greifen extrem harte und scharfe Zangenbacken. Dazu verfügen die Zangen über eine dauerhaft hohe Schließkraft, so dass eine sichere Verbindung zum Potenzialausgleich jederzeit gewährleistet ist. Standardmäßig verfügen die Erdungszangen über eine Steckverbindung zum denkbar einfachen Anschluss an die ebenfalls lieferbaren aktiven Erdungskabel, Spiralkabel und Kabelrücklaufrollen.

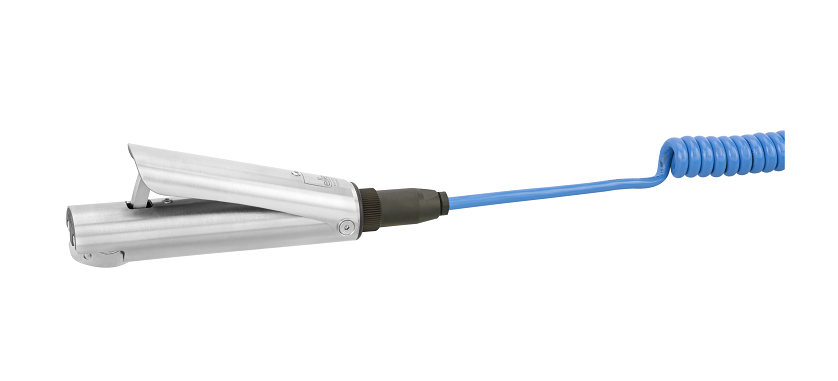

Erdungszange TERRACLAMP

Langlebig, variabel und zupackend

  • Beschreibung

    Die neuen aktiven Eltex Erdungszangen der Serie TERRACLAMP markieren eine neue Generation der Erdungskontakter. Zusammen mit dem Eltex Erdüberwachungssystemen TERRALIGHT und TERRABOX oder TERRACAP dienen sie der Herstellung und Überwachung von Erdverbindungen. Die Geräte werden beim Um- oder Abfüllen explosionsgefährdeter Stoffe eingesetzt. Entstehende elektrostatische Ladungen werden effektiv und kontrolliert abgeleitet.

  • HIGHLIGHTS der TERRACLAMP
    • ergonomischerer Aufbau (patentiert)

    • gleichbleibende Federkraft über die gesamte Druckstrecke

    • wechselbare, sehr scharfe und stabile "Zähne" aus Wolframkarbid

    • wechselbare Andruckplatten, angepasst auf die Anwendung

    • integrierte LED zur Signalisierung des Erdungsstatus (optional)

    • direkt an der Zange steckbares Kabel (alternativ: festangeschlossenes Kabel)

    • große Öffnungsweite, bei geringere Handspanne

    • Ausführung in robustem Edelstahl


Kabeltrommeln und Kabel

Übersichtsbroschüre

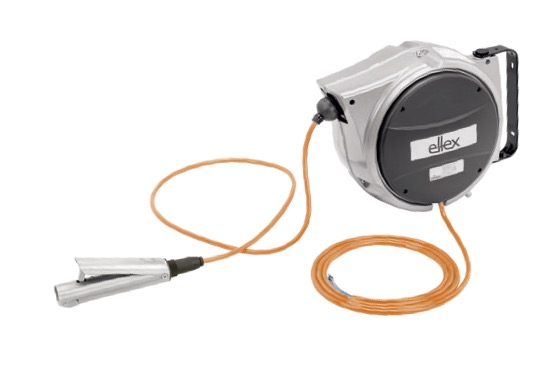

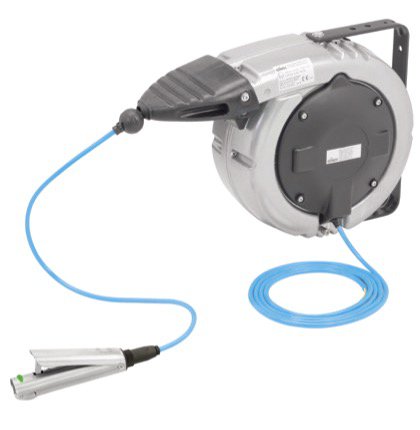

Kabeltrommeln 601KR

Kabelrücklaufrollen aktive Erdung

  • Beschreibung

    Mit den Kabelrücklaufrollen 601KR wird das Erdungskabel nach Gebrauch eines Erdungskontaktgebers aufgerollt und so vor Beschädigung geschützt. Es stehen mehrere Varianten zur Verfügung: Die Kabelrücklaufrollen 601KR/AW und 601KR/DW im schlagfesten Aluminiumgehäuse, die 601KR/KW im schlagfesten Kunststoffgehäuse. Alle Versionen sind zur Wandmontage vorgesehen und können in den explosionsgefährdeten Zonen 1 und 21 eingesetzt werden. Es stehen verschiedene Ausführungen von Erdungszangen zur Verfügung.

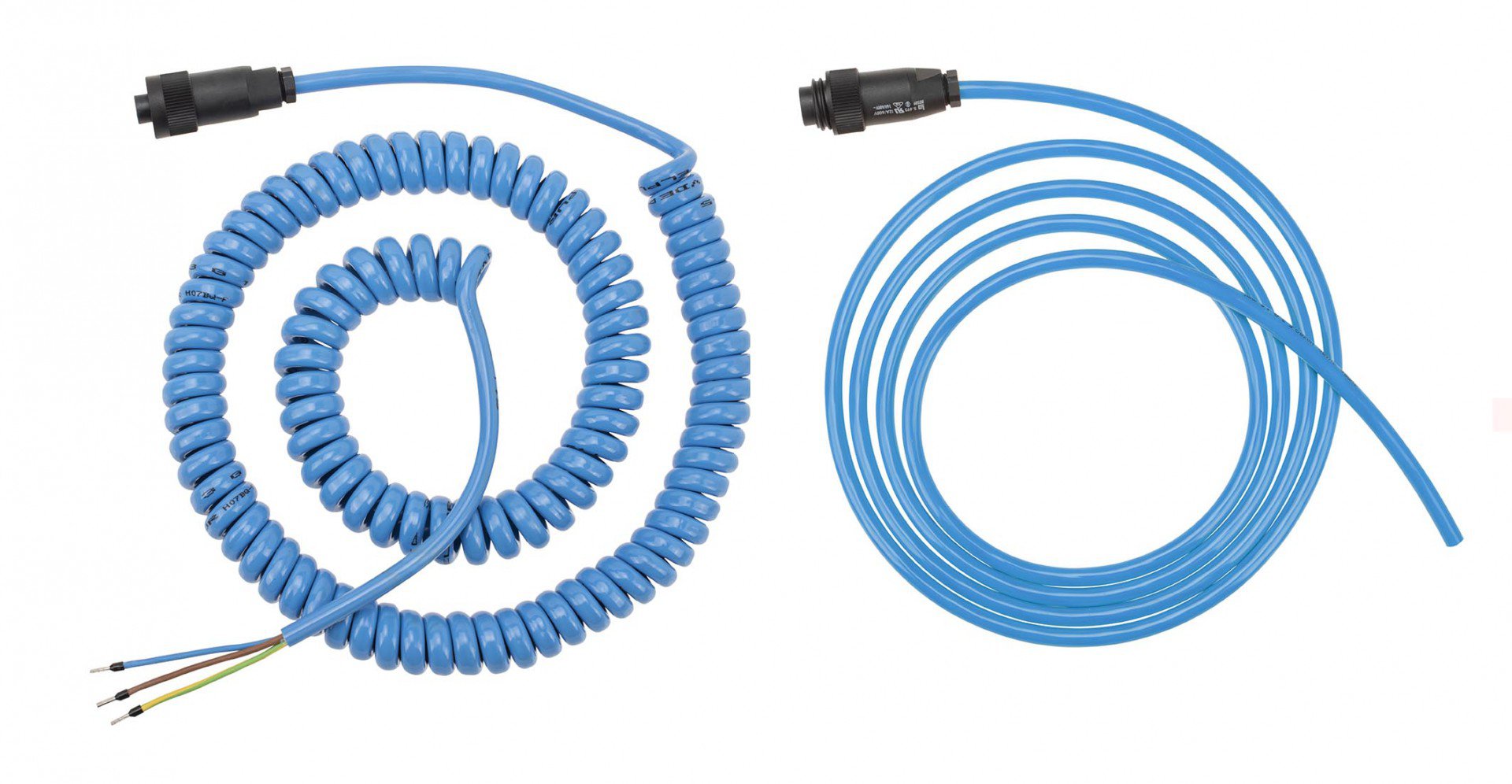

Verlängerungskabel

Erdungskabel als Spiral- oder Glattkabel

  • Beschreibung

    Die vorkonfektionierten Eltex Erdungskabel für die aktive Erdung sorgen für eine einfach zu installierende Verbindung zwischen Erdungskontaktgeber und Erdungsgerät. Die Kabel sind für den Anschluss an das jeweilige Erdungsgerät bereits passend konfektioniert. Zum Anschluss an den Erdungskontaktgeber ist eine entsprechende Steckkupplung IP67 montiert.

    Die aktiven Erdungskabel werden aufgrund des eigensicheren Stromkreises in der Kabelfarbe Hellblau geliefert und sind als Standard-Erdungskabel oder Spiral-Erdungskabel verfügbar. Die Standardkabel sind in Längen von 5 bis 95 m jeweils in 5 m-Schritten, die Spiralkabel in den Längen 5 oder 10 m (gestreckt) erhältlich

Elektrostatische Erdung – sicherer Prozesse

Eltex Erdungssysteme überwachen und kontrollieren mit ihrem eigensicheren Stromkreis die komplette Erdverbindung zwischen einem mit dem Erdungskontaktgeber kontaktierten Objekt (Tankfahrzeug, Container etc.) und dem Potentialausgleichsleiter. Wird die einwandfreie, sichere Erdverbindung erkannt, können bei entsprechender Beschaltung der integrierten Wechselkontakte, optische oder akustische Signalgeber, Verriegelungen, Pumpen oder Ventile etc. angesteuert werden. Entstehende elektrostatische Aufladungen werden so zuverlässig und sicher abgeleitet.

In Verbindung mit den Eltex Erdungskontaktgebern, Kabelrücklaufrollen oder Erdungskabeln sorgen die Eltex Erdungssysteme dafür, dass Ihre Prozesse erst dann gestartet werden, wenn eine sichere elektrostatische Erdung vorhanden ist.

Die Verwendung von Erdüberwachunssystemen sorgt dafür, dass vorhandene Erdungskontaktgeber (z. B. Erdungszangen) beim Befüllen bzw. Entleeren von explosionsgefährdeten Medien aus Tankfahrzeugen und Silos auch tatsächlich benutzt werden. Da der entsprechende Prozess erst nach Erkennung der vorschriftsmäßigen Erdung gestartet werden kann, ist ein Höchstmass an Sicherheit gewährleistet.
