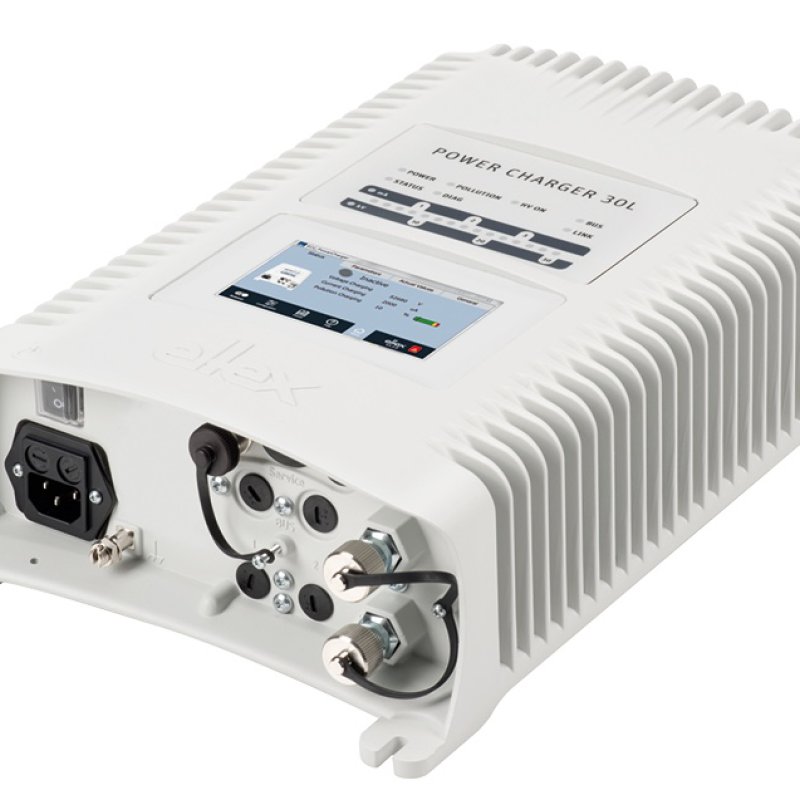

Eltex POWER CHARGER

Der Eltex POWER CHARGER ist ein leistungsstarker Hochspannungsgenerator zur kontrollierten elektrostatischen Aufladung von Materialien in industriellen Prozessen.

Er wurde für anspruchsvolle Anwendungen entwickelt, bei denen hohe Ausgangsleistungen, Betriebssicherheit und eine einfache Integration in Maschinensteuerungen entscheidend sind.

Dank des innovativen Steuerungskonzepts mit aktivem Power-Derating stellt der POWER CHARGER auch bei wechselnden Betriebsbedingungen eine stabile Aufladung sicher. Optional verfügbare Feldbus-Schnittstellen ermöglichen die direkte Einbindung in moderne Automatisierungskonzepte.

Der POWER CHARGER ist Teil unseres Lösungsportfolios zur elektrostatischen Aufladung in industriellen Prozessen

Typische Anwendungen

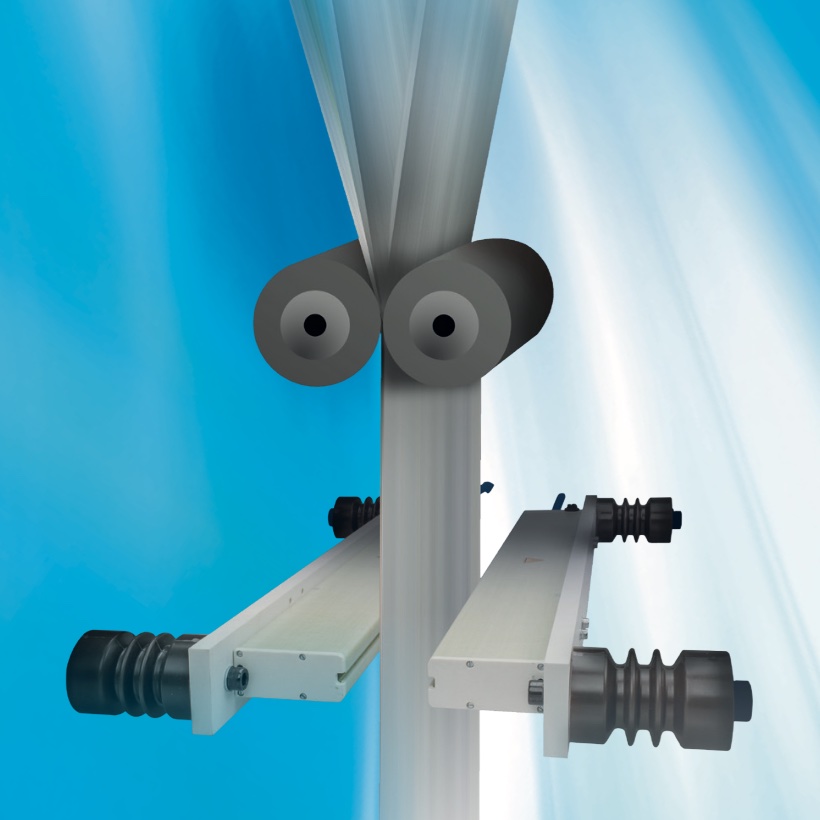

Der POWER CHARGER wird eingesetzt, wenn Materialien gezielt aufgeladen werden sollen, zum Beispiel um:

• Folien, Bahnen oder Teile zu fixieren

• Materialien anzuziehen oder auszurichten

• Prozesse in der Kunststoff-, Folien- und Verpackungsindustrie zu stabilisieren

• Haftungseffekte ohne mechanische Hilfsmittel zu nutzen

Er eignet sich sowohl für stationäre Anlagen als auch für dynamische Maschinenkonzepte.

Vorteile des Eltex POWER CHARGER

• Hohe Ausgangsspannung: 30 kV oder 60 kV DC

• Aktives Power-Derating: konstante Leistung bei maximaler Sicherheit

• Flexible Versorgung: 24 V DC oder 90–264 V AC

• Digitale Schnittstellen, optional mit Feldbus

• Optional Performance Level d für sicherheitskritische Anwendungen

• Optional integrierte Entladeeinheit

• Robustes IP54-Aluminiumgehäuse für industrielle Umgebungen

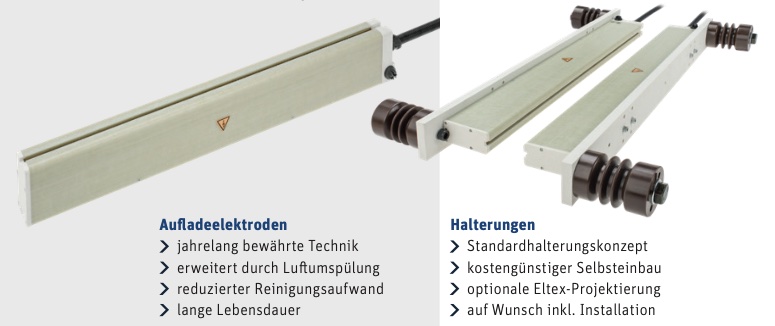

Geeignete Aufladekomponenten

Der POWER CHARGER ist für den Anschluss einer oder mehrerer Eltex-Aufladekomponenten ausgelegt, unter anderem:

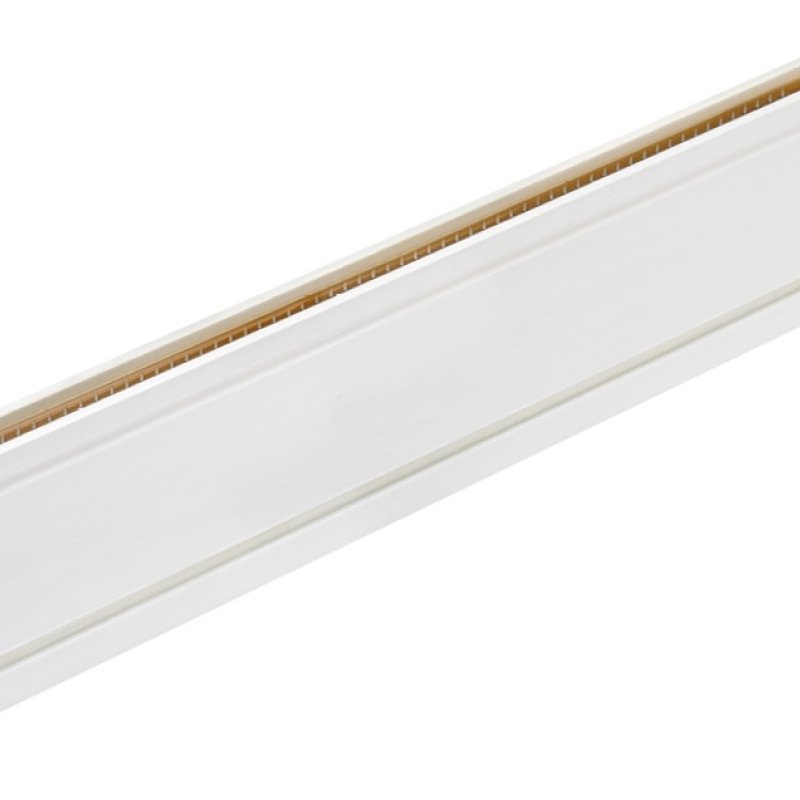

• Aufladeelektrode R130

• Aufladeelektrode R120

• Punktaufladeelektrode R23ATR

Damit lassen sich unterschiedlichste Aufladeaufgaben flexibel realisieren – von flächiger Aufladung bis zur punktuellen Beeinflussung.

Sicherheit & Integration

Für den Betrieb ist ein 24-V-Freigabesignal erforderlich.

Optional ist der POWER CHARGER mit Performance Level d erhältlich und erfüllt damit erhöhte Anforderungen an funktionale Sicherheit.

Über digitale I/Os oder Feldbus-Schnittstellen kann der Generator direkt in die Maschinensteuerung eingebunden und überwacht werden – ideal für automatisierte Produktionslinien.

Technische Daten (Auszug)

Eingang

• Versorgungsspannung:

  24 V DC ±15 % oder 90–264 V AC, 47–63 Hz

• Leistungsaufnahme:

  max. 100 W oder 200 W (je nach Ausführung)

Ausgang Aufladung

• Spannung: 0–30 kV oder 0–60 kV DC

• Strom: max. 7,5 mA

• Anschlüsse: 2 steckbare Hochspannungsanschlüsse

Ausgang Entladung (optional)

• Spannung: 3,5–5 kV AC

• Strom: max. 6,2 mA

• Frequenz: 50–250 Hz

Mechanische Daten

• Schutzart: IP54

• Gehäuse: beschichtetes Aluminium

• Abmessungen (H × B × T): 106 × 232 × 394 mm

• Gewicht: max. 8 kg

• Betriebstemperatur: +5 … +50 °C

Beratung & Auslegung

Der POWER CHARGER ist in verschiedenen Ausführungen erhältlich und lässt sich exakt auf Ihre Anwendung abstimmen.

Wir unterstützen Sie bei:

• Auswahl der passenden Ausgangsspannung

• Kombination mit geeigneten Aufladeelektroden

• Integration in bestehende Maschinen

• sicherheitstechnischer Bewertung
