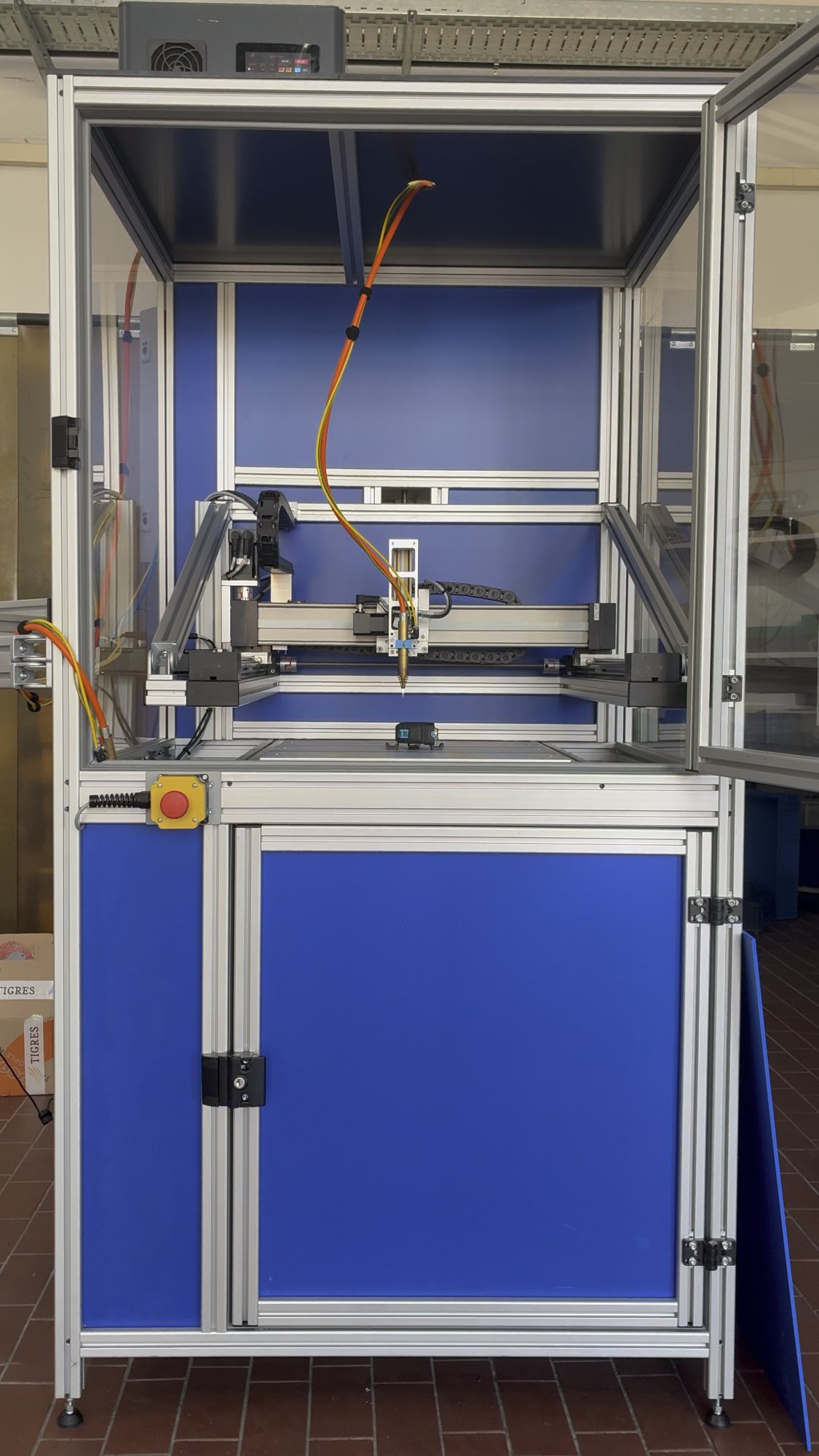

KOMPAKTE AUTOMATIONSLÖSUNG FÜR REPRODUZIERBARE OBERFLÄCHENAKTIVIERUNG
Die Automationszelle ist für die zuverlässige Plasma-Vorbehandlung von Werkstückoberflächen ausgelegt – kompakt gebaut, flexibel einsetzbar und ideal für automatisierte Prozesse in der Kunststoff- und Industrieproduktion.

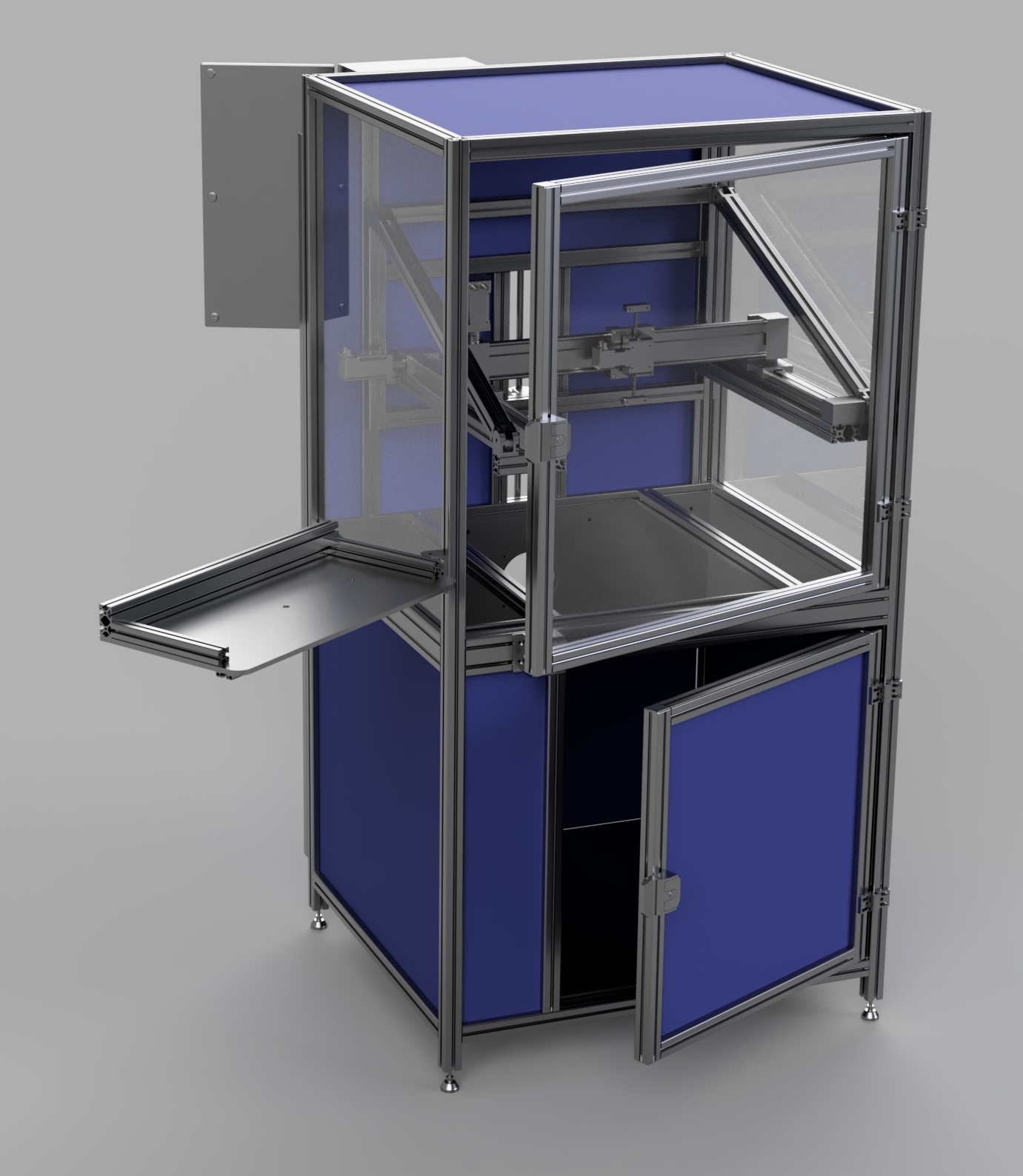

Sie kombiniert eine robuste Einhausung mit einem integrierten XYZ-Raumportal und schafft damit die Grundlage für gleichbleibend hohe Prozessqualität bei gleichzeitig einfacher Bedienung.
TYPISCHE HERAUSFORDERUNGEN IN DER PRAXIS
In vielen Anwendungen zeigt sich ein ähnliches Bild:
- Unzureichende Haftung bei Kleben, Drucken oder Beschichten
- Schwankende Oberflächenenergie durch manuelle Vorbehandlung
- Verschmutzungen oder organische Rückstände auf Bauteilen
- Fehlende Reproduzierbarkeit im Prozess
Gerade bei steigenden Qualitätsanforderungen stoßen manuelle Lösungen hier schnell an ihre Grenzen.
DIE LÖSUNG: AUTOMATISIERTE PLASMA-VORBEHANDLUNG
Die Zelle ermöglicht eine gezielte, reproduzierbare Aktivierung von Oberflächen durch den automatisierten Einsatz einer Plasma-Düse.
Durch das integrierte Raumportal werden definierte Fahrwege abgefahren – exakt abgestimmt auf Geometrie und Prozessanforderung des Bauteils.
Das Ergebnis:
- stabile Prozesse
- gleichbleibende Oberflächenqualität
- weniger Ausschuss
ANWENDUNGEN
Die Anlage ist vielseitig einsetzbar und eignet sich insbesondere für:
- Kunststoffverarbeitung (Spritzguss, Extrusion)
- Vorbehandlung vor Klebeprozessen
- Aktivierung vor Druck- und Beschichtungsverfahren
- Elektronik- und Bauteilreinigung
- Labor- und Vorserienanwendungen
Durch die kompakte Bauweise ist sie auch ideal für kleinere Produktionsbereiche oder Entwicklungsumgebungen.
TECHNISCHE HIGHLIGHTS
- Integriertes XYZ-Raumportal (500 × 500 × 100 mm)
- Maximale Verfahrgeschwindigkeit bis 500 mm/s
- Höhenverstellbarer Ausleger mit 400 mm Z-Hub
- Stabile Aluminiumprofil-Konstruktion (40×40 / 40×80 mm)
- Transparente Einhausung mit Makrolon für optimale Prozesssicht
- Flexible Werkstückaufnahme mit T-Nuten
- Edelstahlwanne mit Absauganschluss (ø 100 mm)
- Kompakte Bauform: 1030 × 898 × 2000 mm
INTEGRATION IN BESTEHENDE PROZESSE
Die Anlage ist bewusst so ausgelegt, dass sie sich einfach in bestehende Umgebungen integrieren lässt:
- Anschluss an vorhandene Absaugtechnik
- Standardisierte Energieversorgung (400 V / 3-phasig)
- Druckluftversorgung (6 bar)
- Offene Schnittstelle für kundenspezifische Spannvorrichtungen
Die Programmierung der Fahrwege erfolgt über eine intuitive Bediensoftware, die auf einem kundenseitig bereitgestellten PC läuft.
SICHERHEIT UND AUSFÜHRUNG
- Geschlossene Einhausung mit überwachten Zugangspunkten
- Sicherheitskette mit Not-Halt und Türschaltern
- Schaltschranklösung auf Industrieniveau (Rittal)
- Ausführung gemäß Maschinenrichtlinie 2006/42/EG
- CE-konforme Ausführung
TECHNISCHE DATEN (AUSZUG)
- Abmessungen:
1030 × 898 × 2000 mm (B × T × H) - Arbeitsraum:
500 × 500 × 100 mm (X × Y × Z) - Verfahrgeschwindigkeit:
bis 500 mm/s - Zusätzlicher Z-Hub (manuell):
400 mm - Versorgung:
400 V, 3-phasig, 50 Hz
Druckluft ca. 100 l/min bei 6 bar
