Berührende Oberflächenentstaubung vor optischer Inspektion

Entstehung von Partikeln im Druckumfeld

Partikel auf der Oberfläche entstehen häufig bereits vor dem eigentlichen Inspektionsschritt. Typische Ursachen sind:

• Abrieb bei Transport und Umlenkung

• Staubeintrag aus der Umgebung

• Materialbedingte Partikel- oder Faserfreisetzung

• elektrostatische Effekte während der Verarbeitung

• vorgelagerte Bearbeitungs- oder Druckprozesse

Diese Verunreinigungen haften oft mechanisch oder elektrostatisch an der Oberfläche und bleiben ohne gezielte Reinigung bis zur Inspektion erhalten.

Partikel haften dabei häufig mechanisch oder elektrostatisch an der Oberfläche. Insbesondere elektrostatische Aufladung begünstigt die Anlagerung von Staub und Fasern während Transport und Verarbeitung.

Auswirkungen von Partikeln auf optische Prüfsysteme

Optische Inspektionssysteme reagieren besonders sensibel auf Oberflächenverunreinigungen. Partikel können unter anderem folgende Effekte verursachen:

• Fehltrigger bei kamerabasierter Erkennung

• falsche Gut-/Schlecht-Bewertungen

• reduzierte Messgenauigkeit

• instabile Prüfergebnisse

• unnötige Ausschleusungen oder Nachprüfungen

Insbesondere bei hochauflösenden Kameras oder engen Toleranzen wirken sich selbst kleinste Partikel unmittelbar auf die Zuverlässigkeit der Inspektion aus.

Damit berührende Reinigungssysteme dauerhaft zuverlässig arbeiten, müssen sie in Wartungs- und Prozesskonzepte eingebunden sein. Schnick Systemtechnik berücksichtigt diese Aspekte bereits bei der Auslegung der Anwendung.

Lösungsansätze: Berührende Oberflächenentstaubung vor der Inspektion

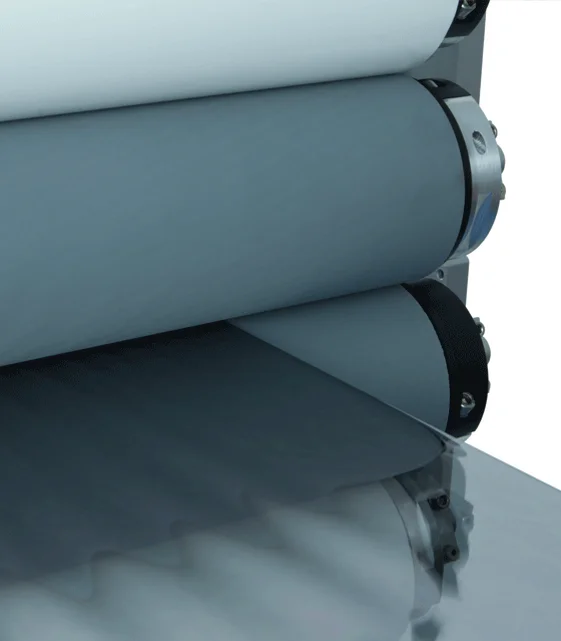

Die berührende Oberflächenentstaubung entfernt haftende Partikel durch definierten, kontrollierten Kontakt mit der Oberfläche. Verunreinigungen werden mechanisch aufgenommen und gezielt aus dem Prozess entfernt, anstatt lediglich verdrängt oder aufgewirbelt zu werden.

Durch die Platzierung unmittelbar vor dem Inspektionssystem wird sichergestellt, dass zwischen Reinigung und Prüfung keine erneute Kontamination stattfindet. Dadurch lassen sich stabile und reproduzierbare Prüfergebnisse erzielen.

Beitrag zur technischen Sauberkeit in Prüfprozessen

Technische Sauberkeit ist eine zentrale Voraussetzung für aussagekräftige und belastbare Prüfergebnisse. Die berührende Oberflächenentstaubung unterstützt die Umsetzung technischer Sauberkeit, indem sie:

• haftende Partikel zuverlässig entfernt

• eine definierte Prüfumgebung schafft

• Fehlbewertungen reduziert

• die Vergleichbarkeit von Prüfdaten verbessert

Damit trägt sie wesentlich zur Prozesssicherheit und zur Qualitätssicherung in automatisierten Prüfprozessen bei.

Abgrenzung zu berührungslosen Reinigungsverfahren

Berührungslose Reinigungsverfahren können bei bestimmten Anwendungen sinnvoll sein, stoßen jedoch an Grenzen, wenn Partikel stark an der Oberfläche haften oder reproduzierbare Ergebnisse erforderlich sind.

Die berührende Oberflächenentstaubung bietet insbesondere vor optischen Inspektionssystemen Vorteile, da sie eine definierte und gleichbleibende Oberflächenqualität sicherstellt. Die Auswahl des geeigneten Reinigungsverfahrens richtet sich stets nach Material, Partikelart und Prüfanforderung.

Berührungslose Reinigungsverfahren, wie die berührungslose Oberflächenentstaubung, eignen sich insbesondere für empfindliche oder strukturierte Oberflächen.

Einsatz in kontinuierlichen Prüf- und Produktionslinien

In kontinuierlichen Produktionslinien mit integrierter optischer Inspektion ist eine konstante Oberflächenqualität entscheidend. Schwankungen in der Reinigung führen direkt zu instabilen Prüfergebnissen und erhöhtem Ausschuss.

Die berührende Oberflächenentstaubung ermöglicht eine gleichbleibende Reinigungsleistung auch bei hohen Liniengeschwindigkeiten und unterstützt damit stabile Prüfprozesse über lange Produktionszeiträume.

Einordnung und Weiterführung

Die berührende Oberflächenentstaubung vor optischer Inspektion ist ein wirksames Verfahren, um Partikel gezielt zu entfernen und die Voraussetzungen für zuverlässige, reproduzierbare Prüfergebnisse zu schaffen. Sie lässt sich flexibel in bestehende Inspektions- und Produktionslinien integrieren und ist ein wichtiger Bestandteil technischer Sauberkeit in automatisierten Prüfprozessen.
